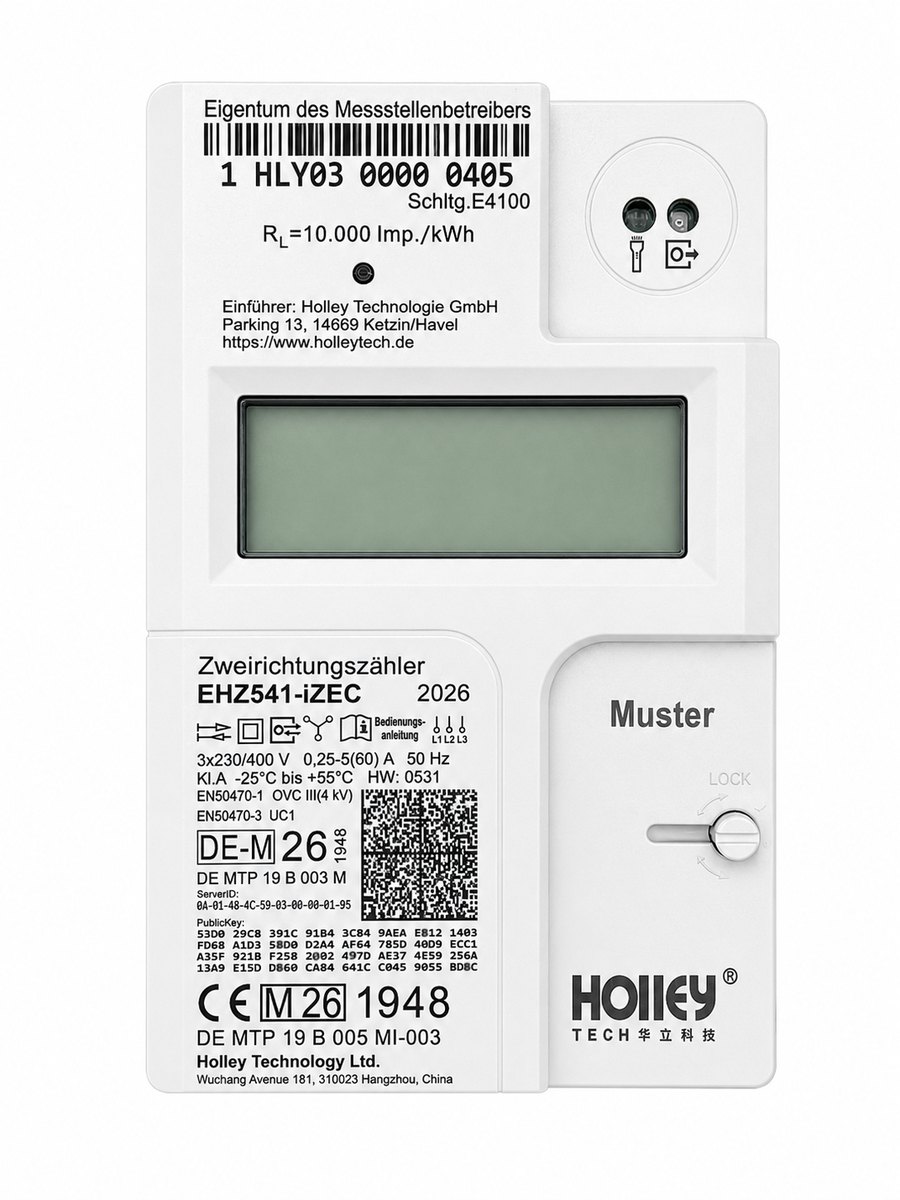

Basiszähler EHZ541-i
Basiszähler-eHZ mit integrierter RJ12-LMN-Schnittstelle

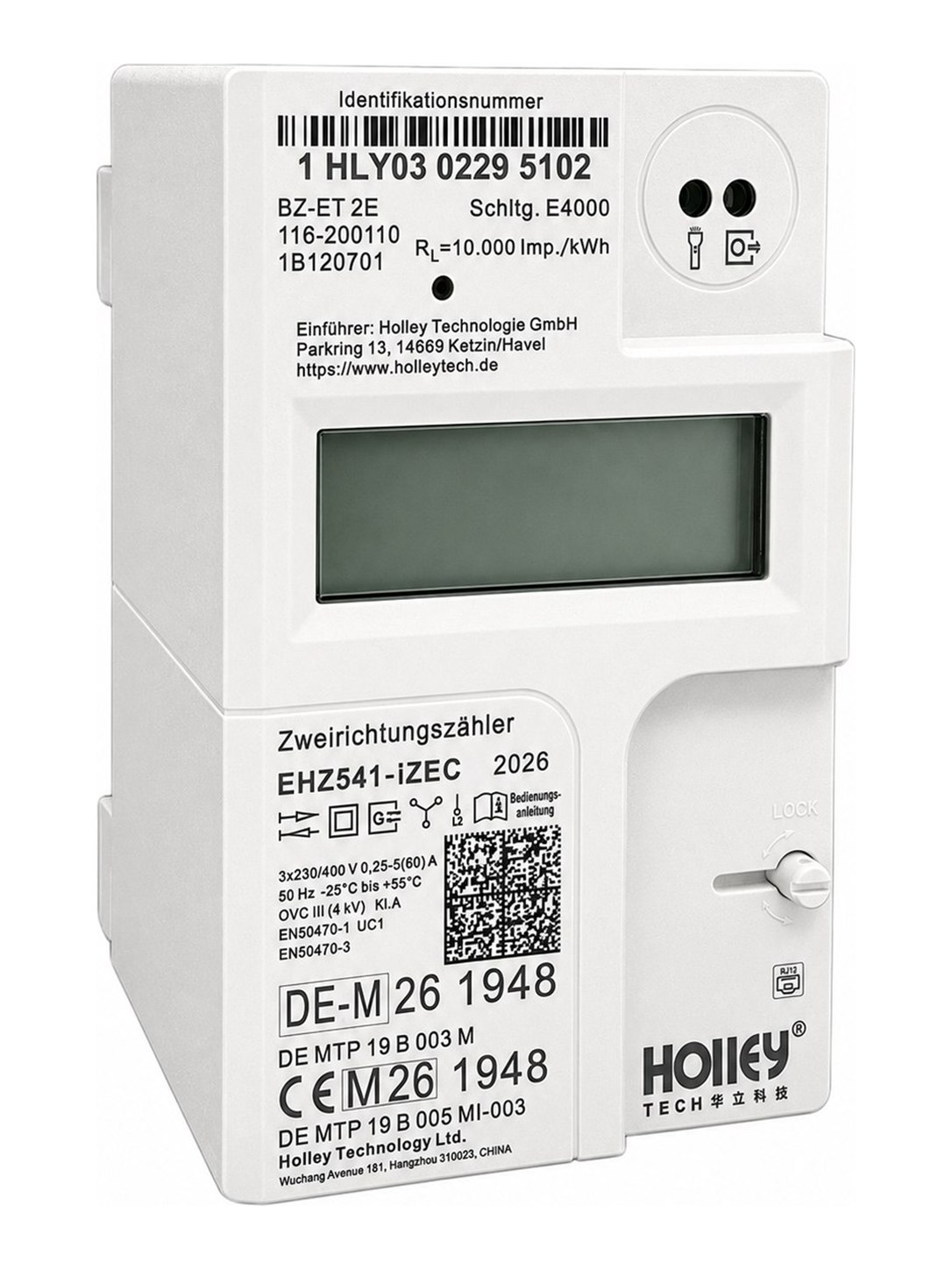

Der EHZ541-i ist ein elektronischer Haushaltszähler (eHZ) in Steckbauform nach DIN 43857-2 für den Direktanschluss bis 60 A. Als Basiszähler nach VDE/FNN-Lastenheft bringt er die LMN-Schnittstelle bereits integriert mit und kommuniziert ohne zusätzlichen Kommunikationsadapter direkt mit dem Smart-Meter-Gateway.

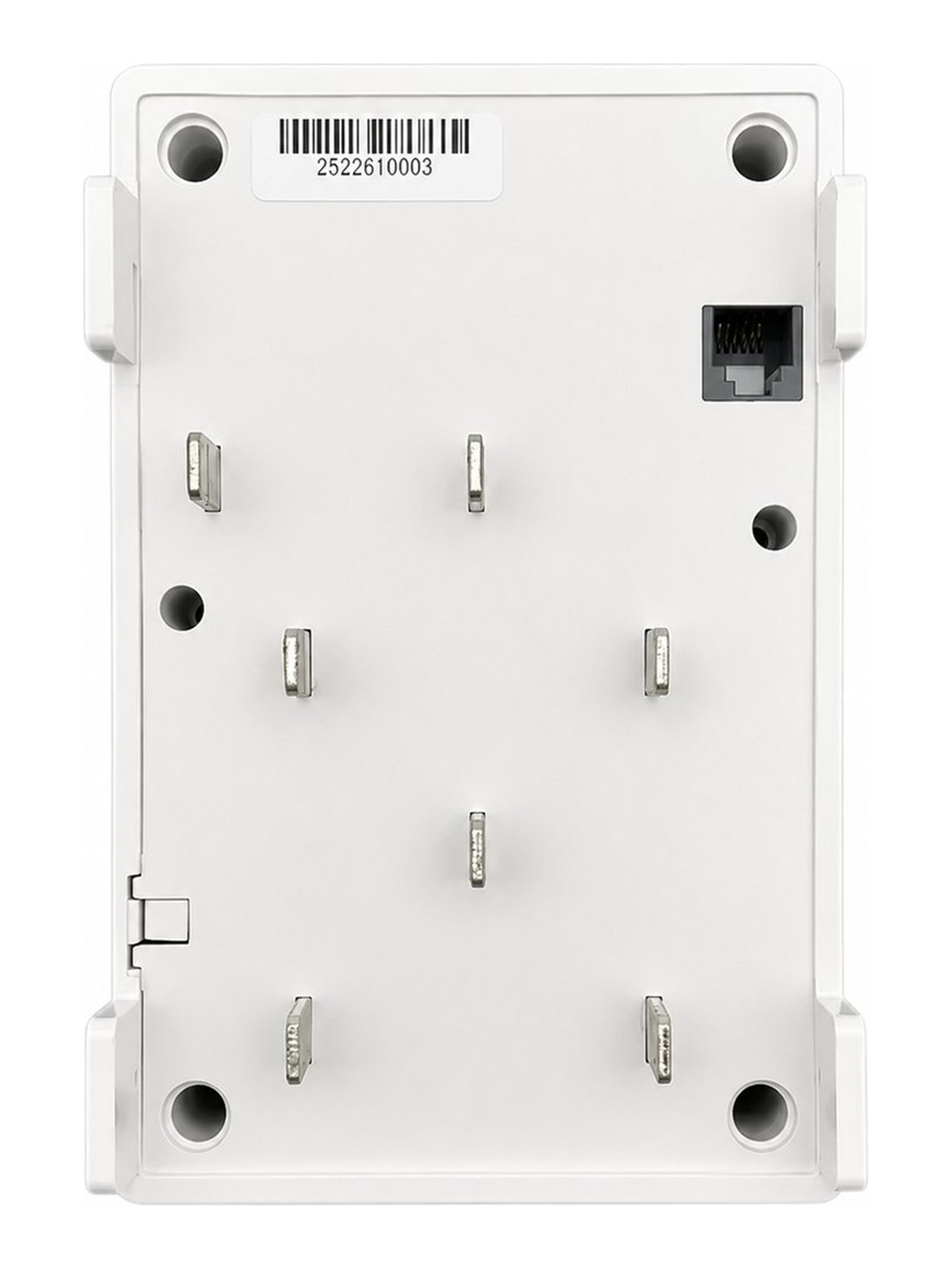

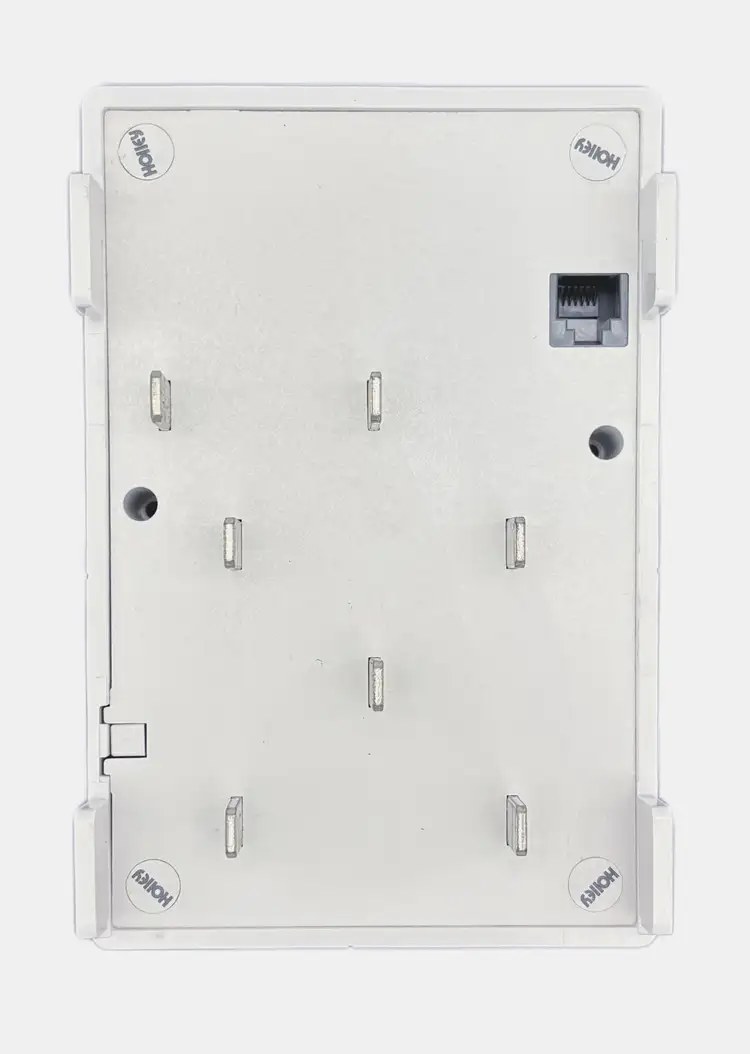

Die LMN-Schnittstelle ist wahlweise optisch (OKK) oder leitungsgebunden als RJ12-Buchse ausgeführt (Variante C, z. B. EHZ541-iZEC). Eichrechtlich relevante Werte stehen zusätzlich über die optische INFO-Schnittstelle und das zweizeilige LC-Display bereit.
Angebot anfordernVerkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Konfigurieren Sie Ihre Anfrage – Angaben auswählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben. Die Stromrichtung wird werkseitig fest konfiguriert.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Technische Merkmale
Eigenschaften
- Integrierte LMN-Schnittstelle – kein separater Kommunikationsadapter nötig

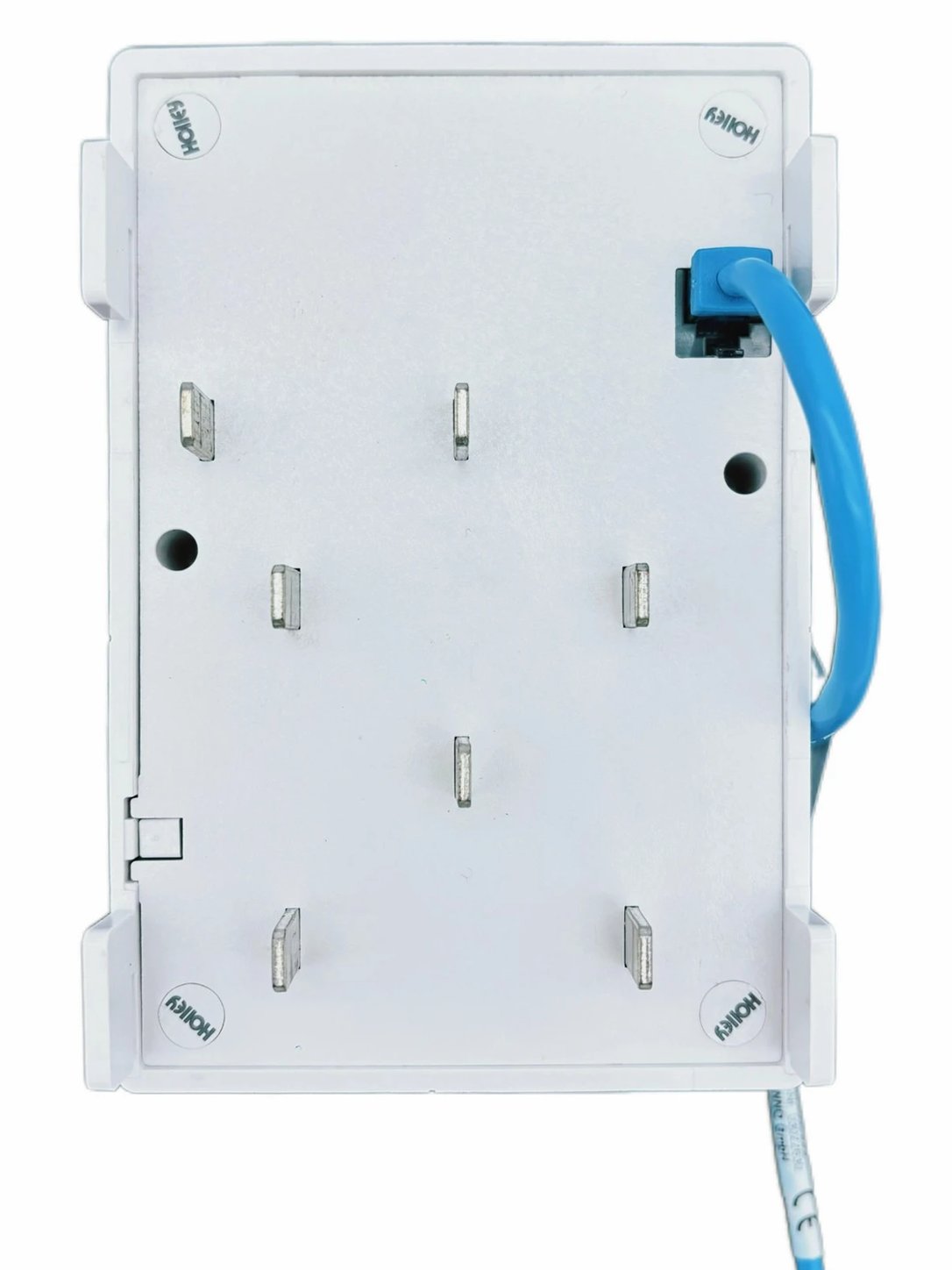

- RJ12-Buchse (6-polig, RS485) für das leitungsgebundene LMN
- LMN mit 1 Mbit/s nach BSI TR-03109, PTB-A 50.8 und FNN-Lastenheft Basiszähler
- MID Klasse A (EN 50470-1/-3), MessEV-konform (DE-M)
- Alle Stromrichtungen: Bezug, Lieferung, Zweirichtung, saldierend – Einzel- oder Doppeltarif
- INFO-Schnittstelle (SML nach EDL 1.04, 1-s-Push) und PIN-Schutz
- Option L: zusätzliche LoRaWAN-Schnittstelle für die drahtlose Fernauslesung
Technische Daten
- Bauform
- eHZ-Steckbauform nach DIN 43857-2
- Nennspannung
- 3 × 230/400 V (auch 1 × 230 V), 50 Hz
- Strom
- 0,25–5 (60) A, Direktanschluss
- Anlauf-/Übergangsstrom
- 0,02 A (0,004 × Ib) / 0,5 A (10 % × Ib)
- Messgenauigkeit
- Klasse A (MID, EN 50470-1/-3)
- LED-Impulsausgang
- 10.000 Imp/kWh (Infrarot, Prüf-LED)
- LMN-Schnittstelle
- optisch (OKK) oder RJ12-Buchse (RS485, 6-polig), 1 Mbit/s, 8N1
- Protokoll LMN
- BSI TR-03109, PTB-A 50.8, FNN-Lastenheft Basiszähler
- INFO-Schnittstelle
- optisch nach IEC 62056-21, SML (EDL 1.04), 1-s-Push
- Anzeige / Bedienung
- zweizeiliges LC-Display, optische Taste, PIN-Schutz
- Varianten
- iBE, iBD, iLE, iSE, iZE, iZD · Zusatz C = RJ12, L = LoRaWAN
- Temperaturbereich
- −25 °C bis +55 °C (Betrieb), −40 °C bis +70 °C (Lagerung)
- Schutzart / Gehäuse
- IP51 · glasfaserverstärktes Polycarbonat
- Abmessungen / Gewicht
- 135 × 90 × 80 mm · ca. 450 g
- Lebensdauer
- 20 Jahre
- Konformität
- CE · MID 2014/32/EU · EMV 2014/30/EU · DE-M
Unterlagen
- Datenblatt EHZ541-i Öffnen
Ausschreibungstext
Kurztext zur Übernahme in Leistungsverzeichnisse.
EHZ541-i – Elektronischer Haushaltszähler (eHZ) in Steckbauform nach DIN 43857-2 als Basiszähler nach VDE/FNN-Lastenheft mit integrierter LMN-Schnittstelle zur direkten Kommunikation mit dem Smart-Meter-Gateway ohne separaten Kommunikationsadapter. Drehstromzähler 3 × 230/400 V, 50 Hz, Direktanschluss 0,25–5 (60) A, Messgenauigkeit MID Klasse A (EN 50470-1/-3). LMN-Schnittstelle wahlweise optisch (OKK) oder leitungsgebunden über RJ12-Buchse (RS485, 6-polig), 1 Mbit/s, nach BSI TR-03109, PTB-A 50.8 und FNN-Lastenheft Basiszähler. INFO-Schnittstelle optisch nach IEC 62056-21 (SML, EDL 1.04, 1-s-Push), zweizeiliges LC-Display, PIN-Schutz. Stromrichtung werkseitig konfiguriert (Bezug, Lieferung, Zweirichtung, saldierend), Einzel- oder Doppeltarif. Schutzart IP51, Gehäuse aus glasfaserverstärktem Polycarbonat, Abmessungen 135 × 90 × 80 mm, Betrieb −25 °C bis +55 °C. Kennzeichnung CE, MID 2014/32/EU, EMV 2014/30/EU, DE-M. Option: zusätzliche LoRaWAN-Schnittstelle. Fabrikat: DIINNO GmbH oder gleichwertig.
