LMN-Bus-Abschlusswiderstand
RJ12 120-Ω-Abschlusswiderstand für stabile LMN-Bus-Netzwerke
Der LMN-BAW ist ein RJ12 120-Ω-Abschlusswiderstand, speziell entwickelt für die Stabilisierung von LMN-Bus-Netzwerken (RS485) mit mehreren Teilnehmern.
Er reduziert Signalreflexionen und verbessert die Übertragungsqualität im Bus.
Angebot anfordernInverkehrbringer: DIINNO GmbH, Brunsbütteler Damm 93, 13581 Berlin
Verkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Konfigurieren Sie Ihre Anfrage – Angaben auswählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Technische Merkmale
Eigenschaften

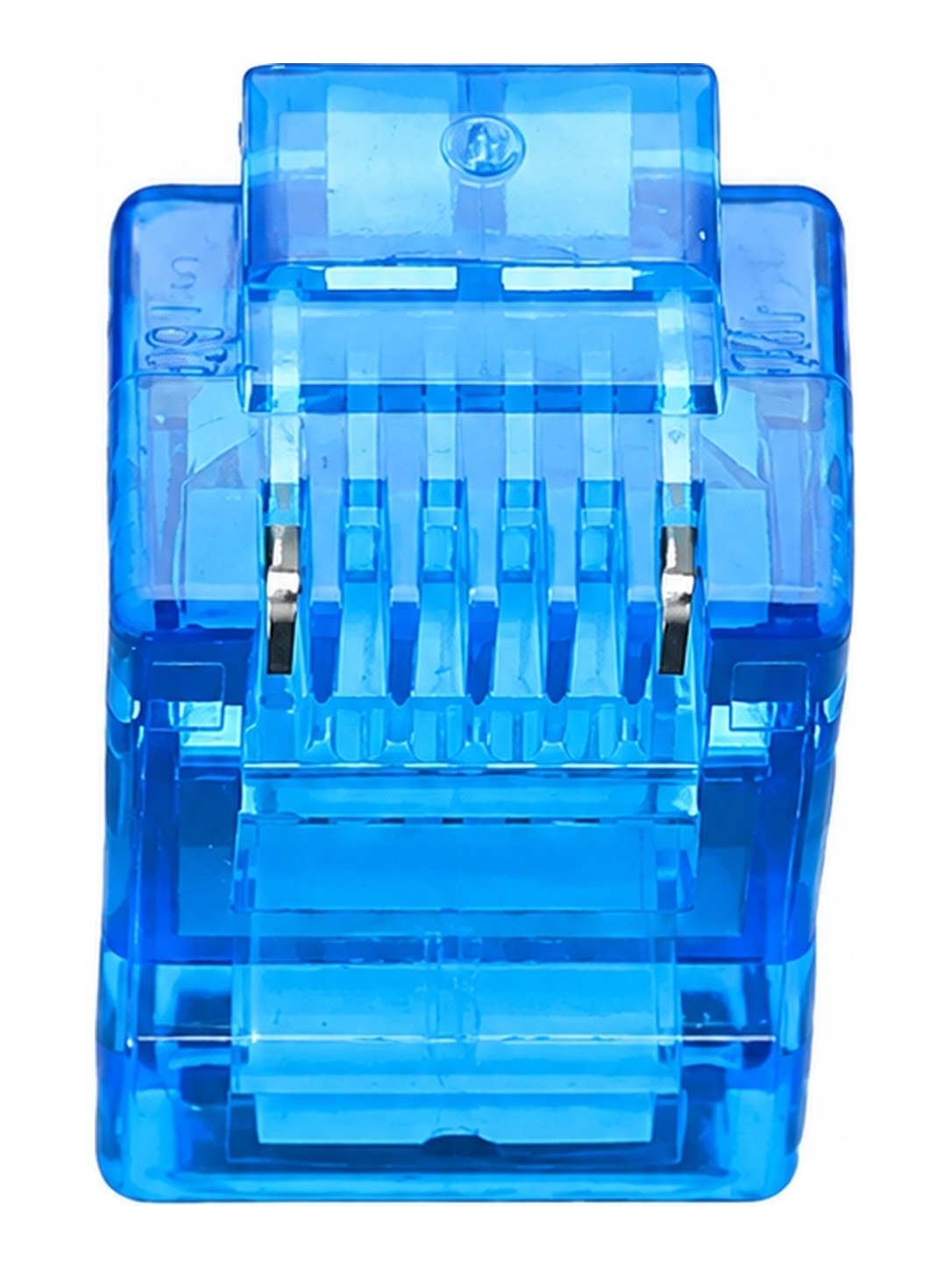

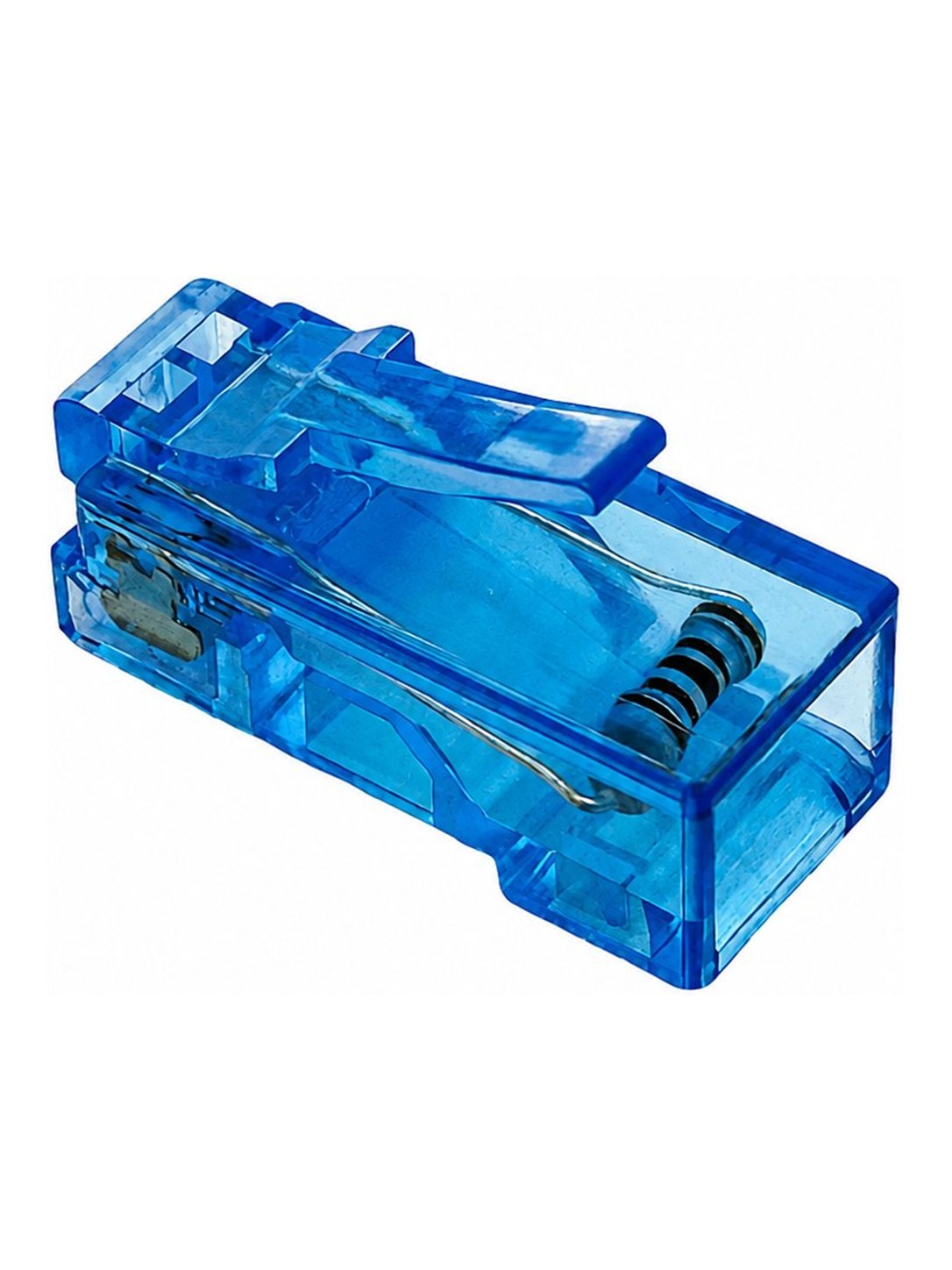

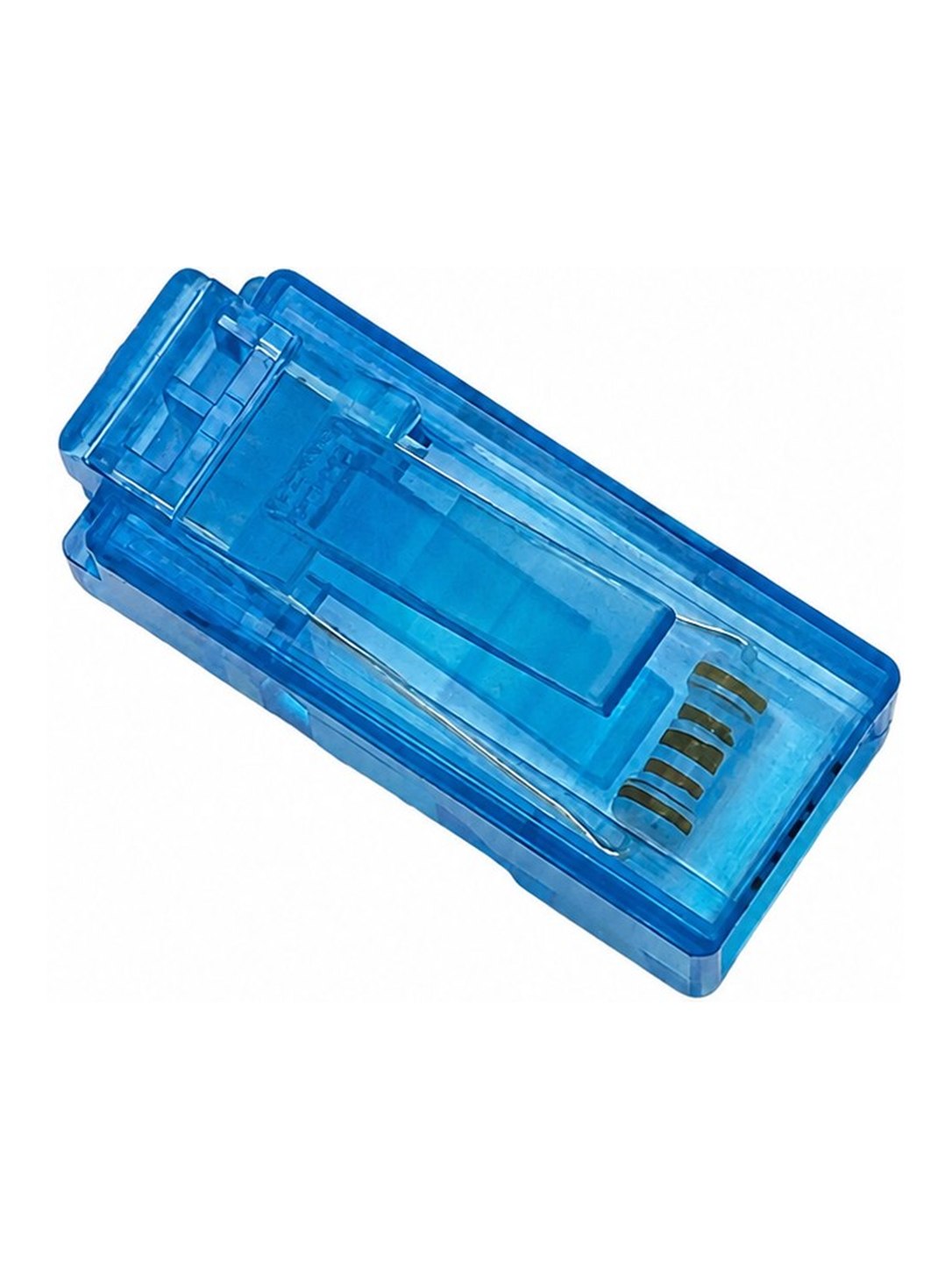

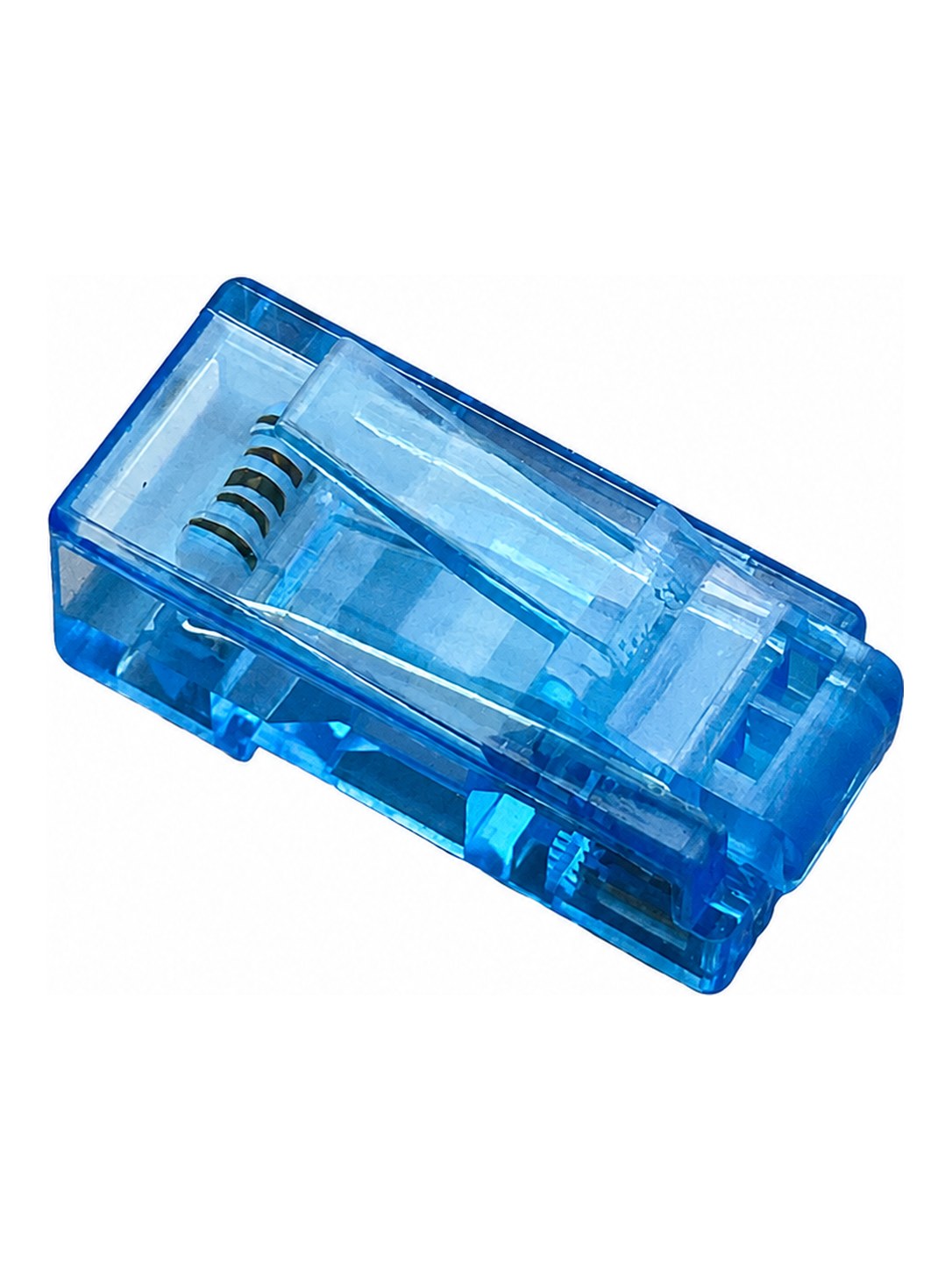

- RJ12-Stecker mit minimierter Öffnung für eine zuverlässige Verbindung von Widerstandsdraht und Kontaktstück
- Nur 2 Kontaktstellen (Position 1 und 6), um Störungen im LMN-Bus zu vermeiden
- Hochwertige Materialien für langlebige, stabile Signalübertragung
- Kompaktes, minimalistisches Design für verbesserte Wärmeableitung
Technische Daten
- Anschluss
- RJ12 (6P2C) Stecker – wirksam an Pins 1 und 6
- Steckergehäuse
- PC, blau transparent
- Kontaktpins
- vergoldet
- Brandschutzklasse
- UL94V-0
- Steckerlänge
- 23 mm
- Widerstandswert
- 120 Ω
- Widerstandsleistung
- max. ¼ W
- Widerstandspins
- 1 und 6
- Kontaktbelastbarkeit
- > 1 A, 40 V
- Isolierte Spannung
- > 6 kV
- Temperatur
- −40 °C bis +80 °C
- Haltbarkeit
- 750 Steckzyklen
Unterlagen
- Datenblatt LMN-BAW Öffnen
Ausschreibungstext
Kurztext zur Übernahme in Leistungsverzeichnisse.
Bus-Abschlusswiderstand für LMN-Bus-Netzwerke (RS485) mit mehreren Teilnehmern zur Stabilisierung der Datenübertragung, Reduzierung von Signalreflexionen und Verbesserung der Übertragungsqualität. Ausführung mit RJ12-Stecker (6P2C, wirksam an Pins 1 und 6), Gehäuse aus blau-transparentem PC, vergoldete Kontaktpins, Brandschutzklasse UL94 V-0. Widerstandswert 120 Ω, Widerstandsleistung max. ¼ W, Widerstandspins an Position 1 und 6. Kontaktbelastbarkeit > 1 A bei 40 V, isolierte Spannung > 6 kV, Steckerlänge 23 mm. Betriebstemperatur −40 °C bis +80 °C, Haltbarkeit 750 Steckzyklen. Kompaktes, minimalistisches Design für verbesserte Wärmeableitung. Fabrikat: DIINNO GmbH oder gleichwertig.
