LMN-Bus-Kabel
RJ12-LMN-Buskabel (RS485) in drei Ausführungen – von robust bis hochflexibel
Die DIINNO LMN-Buskabel verbinden Basiszähler und Smart-Meter-Gateway über die leitungsgebundene LMN-Schnittstelle (RJ12, RS485). Alle Ausführungen nutzen dieselbe elektrische Basis: zwei RJ12-Stecker (6P6C) mit Pinbelegung 1:1, vergoldete Kontakte und ein UTP-CAT5E-Kabel mit drei Twisted-Pairs.
Drei Ausführungen decken unterschiedliche Einbausituationen ab: LMN-BK ohne Hülse als robuste Basisvariante, LMN-BKK mit kurzer 4-mm-Hülse für mehr Zugentlastung und LMN-BKF zusätzlich mit hochflexiblem TPE-Mantel für besonders enge Zählerschränke.
Angebot anfordernInverkehrbringer: DIINNO GmbH, Brunsbütteler Damm 93, 13581 Berlin
Verkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Ausführung und Kabellänge wählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Ausführungen im Vergleich
Alle drei Ausführungen sind elektrisch identisch und nutzen dieselben Leitungsadern. Unterschiede gibt es bei Hülse, Steckerlänge und Mantelmaterial – die blau hinterlegten Zeilen zeigen, worin sich die Varianten unterscheiden.
| Merkmal | LMN-BK robuste Basisvariante | LMN-BKK mit kurzer Hülse | LMN-BKF hochflexibel, engste Einbauräume |
|---|---|---|---|
| Hülse (Zugentlastung) | ohne Hülse | kurz, 4 mm | kurz, 4 mm |
| Mantelmaterial | PVC | PVC | TPE (hochflexibel) |
| Steckerlänge | kürzere Bauform ohne Hülse | 16,5 mm | 16,5 mm |
| Typische Anwendung | Standardverlegung im Zählerfeld | häufiges Stecken, mehr Zugentlastung | enge Zählerschränke, tiefe Buchsen |
| Anschluss | 2 × RJ12 (6P6C), 1:1 | 2 × RJ12 (6P6C), 1:1 | 2 × RJ12 (6P6C), 1:1 |
| Steckergehäuse | PC, transparent | PC, transparent | PC, transparent |
| Kontaktpins | vergoldet | vergoldet | vergoldet |
| Kabel | UTP CAT5E, 3 × Twisted-Pair | UTP CAT5E, 3 × Twisted-Pair | UTP CAT5E, 3 × Twisted-Pair |
| Innenleiter / Isolierung | Cu / HDPE | Cu / HDPE | Cu / HDPE |
| Kabelfarbe | Blau | Blau | Blau |
| Kontaktwiderstand | < 300 mΩ | < 300 mΩ | < 300 mΩ |
| Kontaktbelastbarkeit | > 1 A | > 1 A | > 1 A |
| Spannungsfestigkeit | > 40 V | > 40 V | > 40 V |
| Isolierte Spannung | > 6 kV | > 6 kV | > 6 kV |
| Temperatur | −40 °C bis +80 °C | −40 °C bis +80 °C | −40 °C bis +80 °C |
| Haltbarkeit | 750 Steckzyklen | 750 Steckzyklen | 750 Steckzyklen |
| Kabellängen | 30 / 60 / 100 / 150 / 200 / 300 / 500 / 1000 cm · Sonderlängen frei konfektionierbar | 30 / 60 / 100 / 150 / 200 / 300 / 500 / 1000 cm · Sonderlängen frei konfektionierbar | 30 / 60 / 100 / 150 / 200 / 300 / 500 / 1000 cm · Sonderlängen frei konfektionierbar |
| Artikelnummer | LMN-BKxxx | LMN-BKKxxx | LMN-BKFxxx |
| Datenblatt | als PDF verfügbar | als PDF verfügbar | als PDF verfügbar |

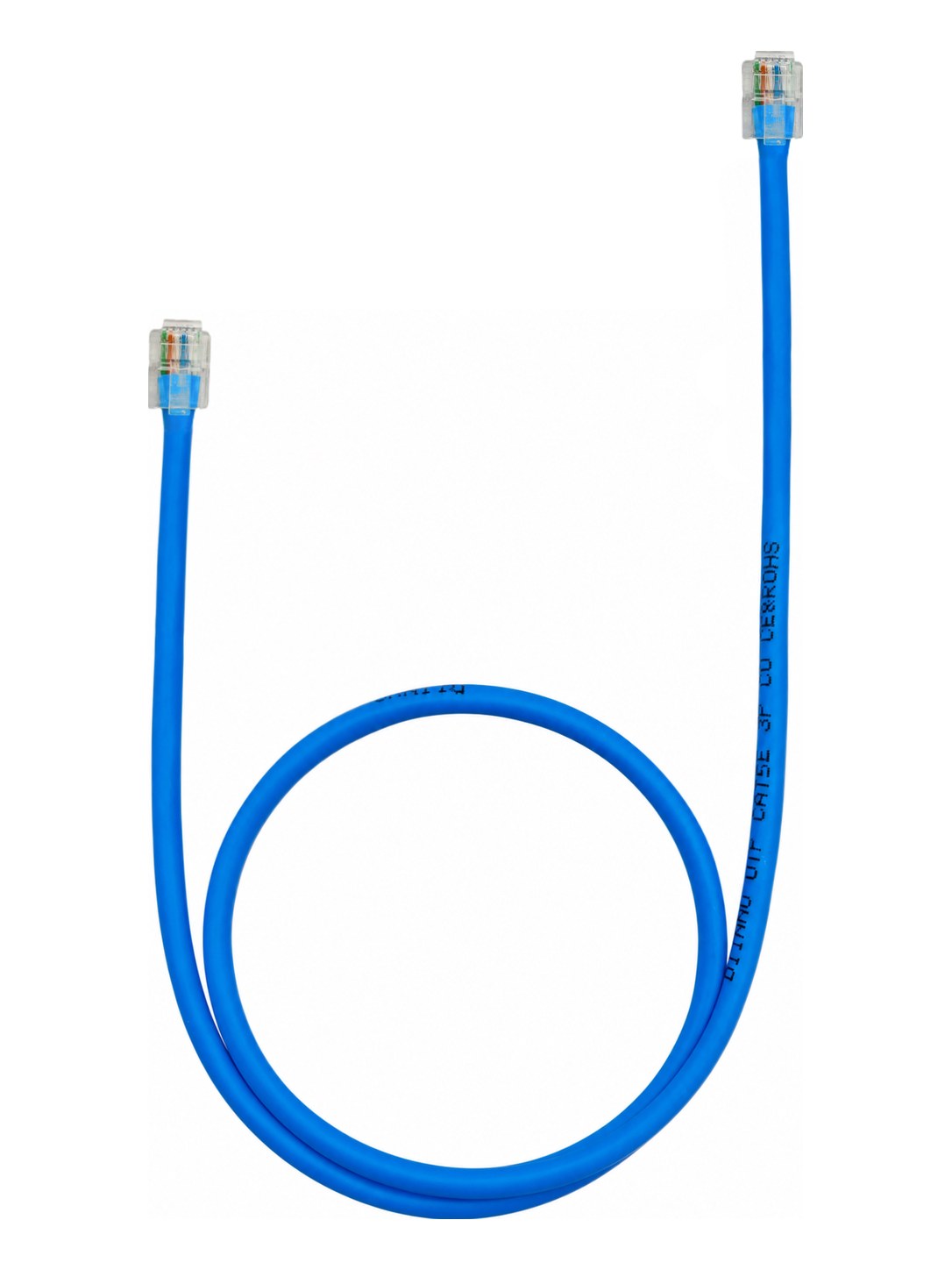

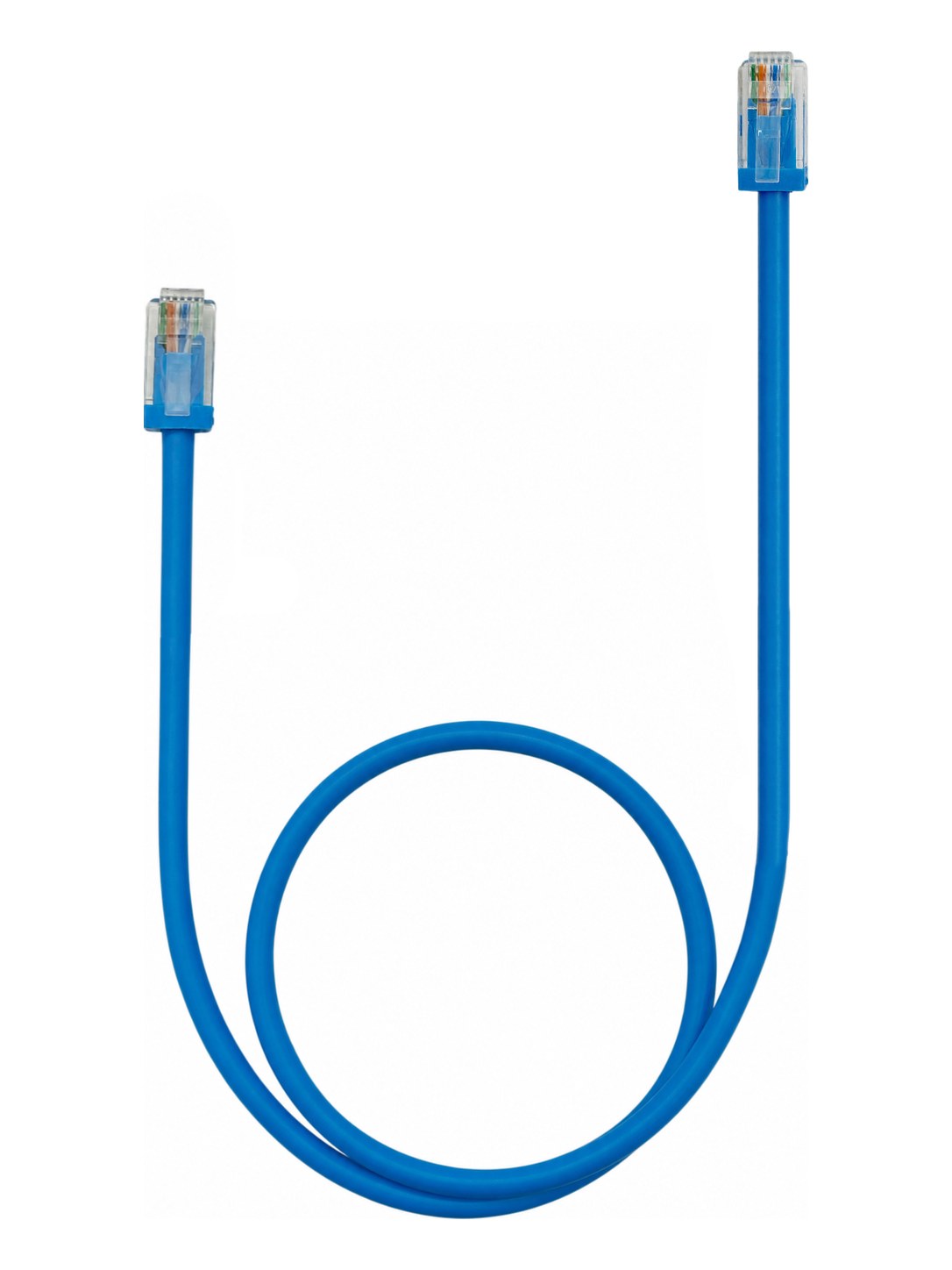

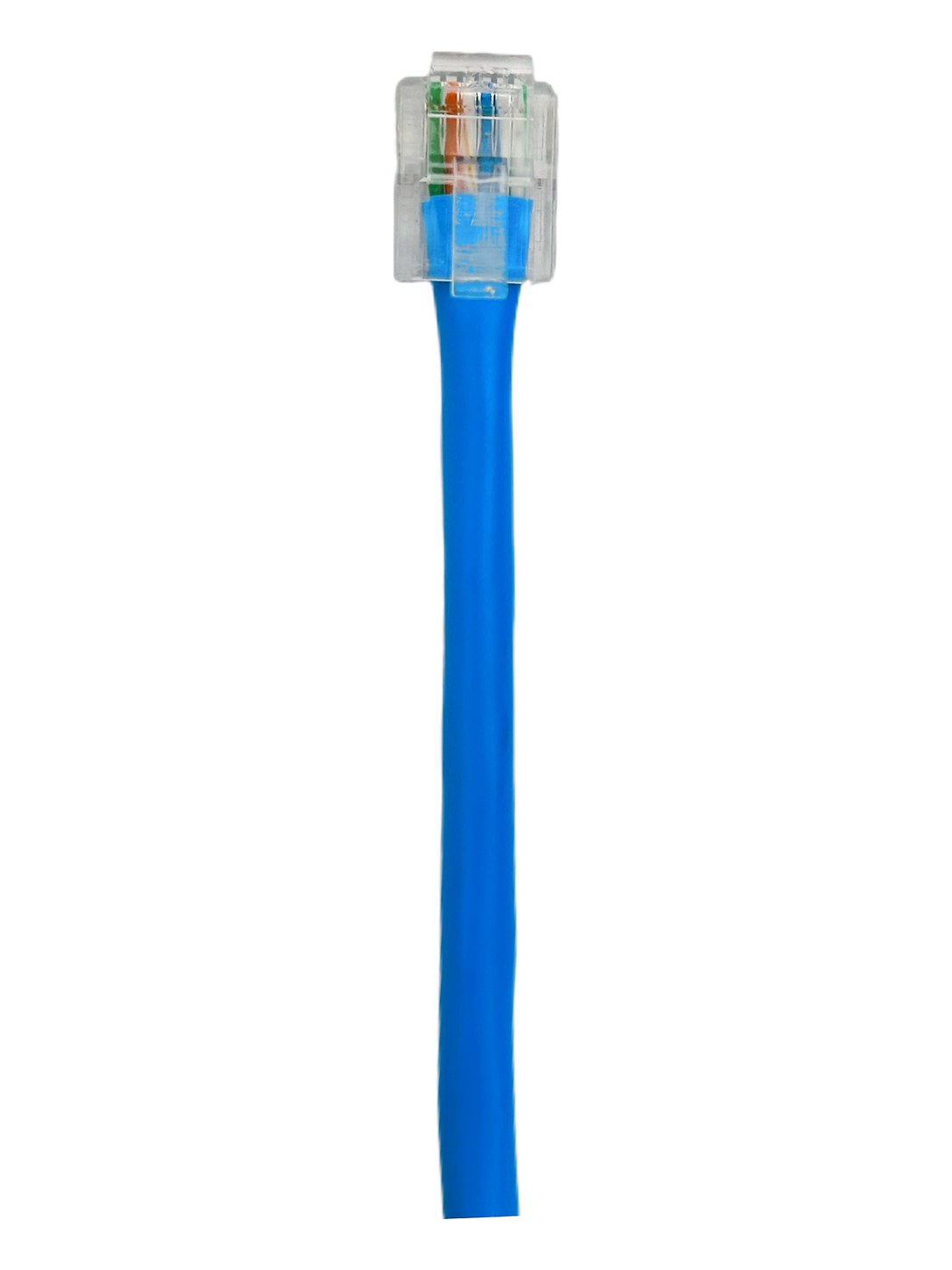

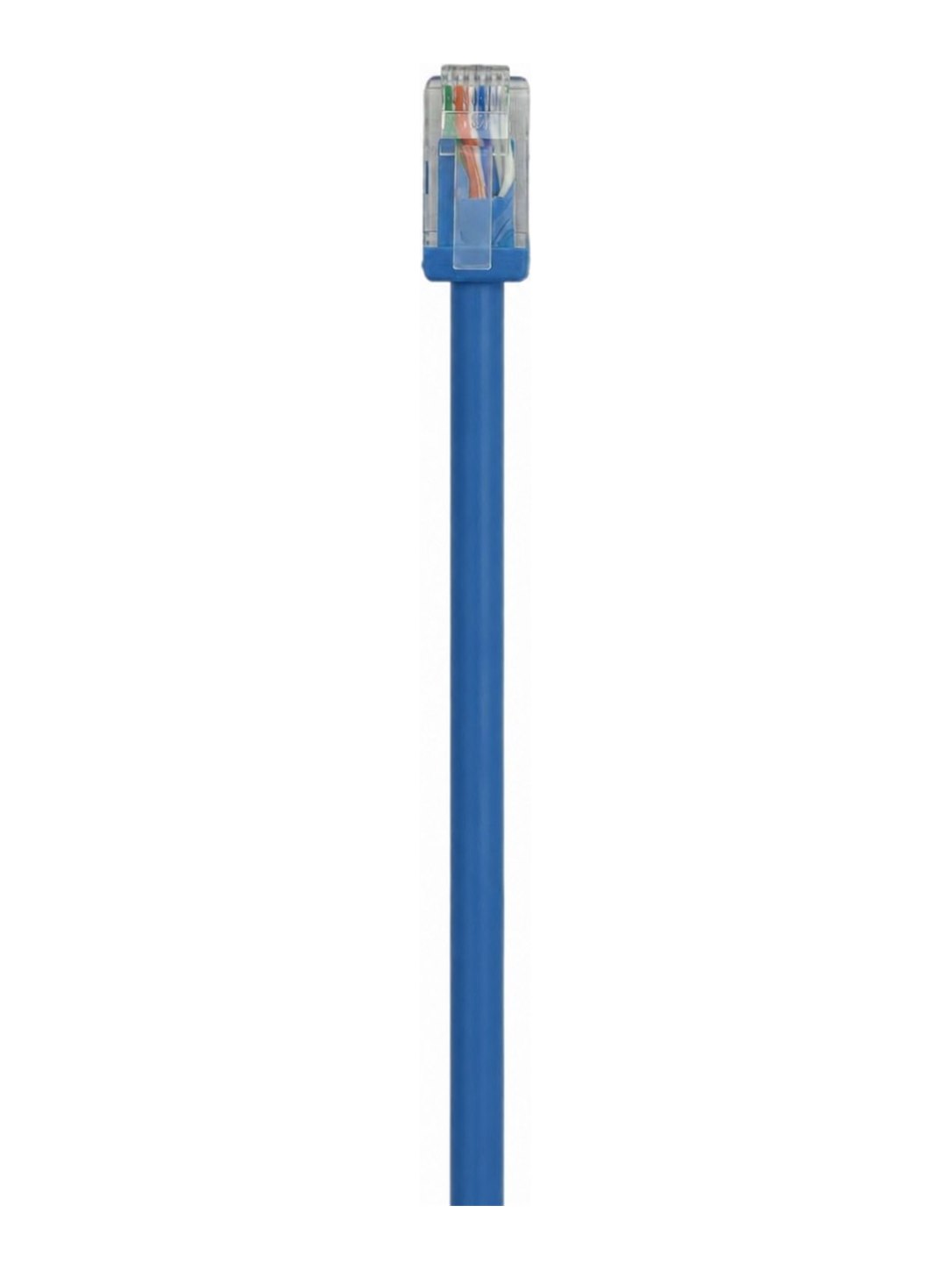

Alle drei Ausführungen sind fotografisch dokumentiert – siehe Bildergalerie. xxx = Kabellänge in cm (z. B. LMN-BKF060 = 60 cm). Sonderlängen sind frei konfektionierbar. Blau hinterlegt = Unterscheidungsmerkmal.
Technische Merkmale
Eigenschaften
- Drei Ausführungen: LMN-BK (ohne Hülse), LMN-BKK (kurze Hülse), LMN-BKF (kurze Hülse + TPE, hochflexibel)

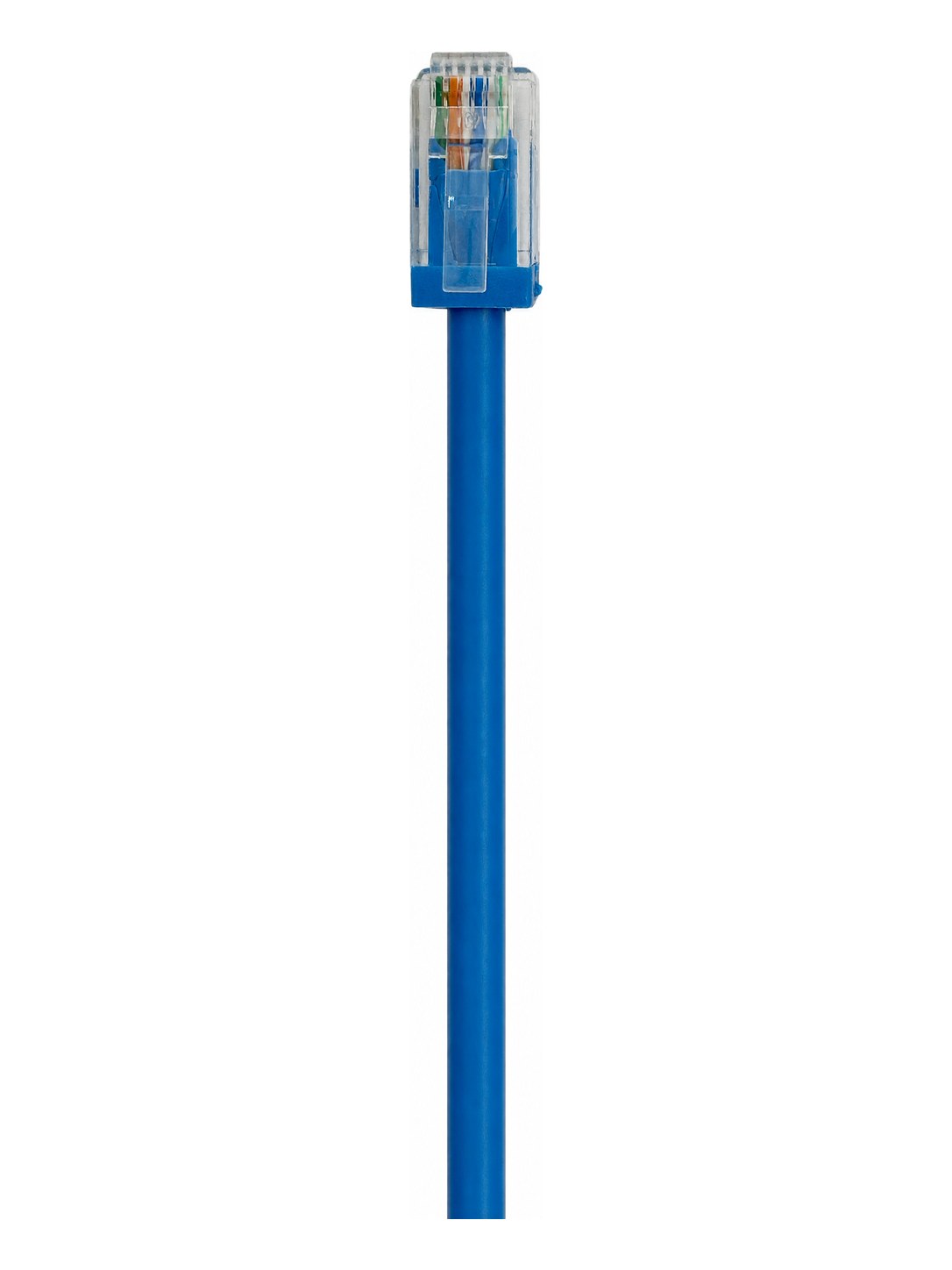

- LMN-BKK und LMN-BKF: 16,5 mm langer RJ12-Stecker – passt in tiefe Buchsen des SMGw
- 4-mm-Hülse (BKK/BKF) für optimale Passform in engen Innenräumen von Basiszählern
- LMN-BKF: weicher TPE-Mantel für besonders enge Einbausituationen
- Vergoldete Kontaktpins für zuverlässigen Kontakt
- Robuste Haltbarkeit von 750 Steckzyklen
- Kabellängen 30–1000 cm, Sonderlängen frei konfektionierbar
Technische Daten
- Anschluss
- 2× RJ12 (6P6C) Stecker, Pinbelegung 1:1
- Steckergehäuse
- PC, transparent
- Kontaktpins
- vergoldet
- Kabel
- UTP, CAT5E, 3× Twisted-Pair
- Innenleiter
- Cu (Kupfer)
- Isolierung
- HDPE
- Kabelhaut
- PVC (BK, BKK) · TPE (BKF) – CE & RoHS
- Kabelfarbe
- Blau
- Kontaktwiderstand
- < 300 mΩ
- Kontaktbelastbarkeit
- > 1 A
- Spannungsfestigkeit
- > 40 V
- Isolierte Spannung
- > 6 kV
- Steckerlänge
- 16,5 mm (LMN-BKK, LMN-BKF)
- Temperatur
- −40 °C bis +80 °C
- Haltbarkeit
- 750 Steckzyklen
Unterlagen
Datenblätter zu allen drei Ausführungen als PDF.
Ausschreibungstext
Kurztext zur Übernahme in Leistungsverzeichnisse.
RJ12-LMN-Buskabel (RS485) zur Verbindung zwischen Basiszähler und Smart-Meter-Gateway, lieferbar in drei Ausführungen: LMN-BK ohne Hülse, LMN-BKK mit kurzer 4-mm-Hülse sowie LMN-BKF mit kurzer Hülse und hochflexiblem TPE-Mantel. Ausführung mit zwei RJ12-Steckern (6P6C, Pinbelegung 1:1), transparentem PC-Gehäuse und vergoldeten Kontaktpins; Kabel UTP CAT5E mit 3 × Twisted-Pair, Kupfer-Innenleiter und HDPE-Isolierung in Blau. Kontaktwiderstand < 300 mΩ, Kontaktbelastbarkeit > 1 A, Spannungsfestigkeit > 40 V, isolierte Spannung > 6 kV, Einsatztemperatur −40 °C bis +80 °C, Haltbarkeit 750 Steckzyklen. Bei LMN-BKK und LMN-BKF erreicht der 16,5 mm lange Stecker tief liegende SMGw-Buchsen. Kabellängen 30, 60, 100, 150, 200, 300, 500 und 1000 cm bei allen Ausführungen, Sonderlängen frei konfektionierbar. Fabrikat: DIINNO GmbH oder gleichwertig.
