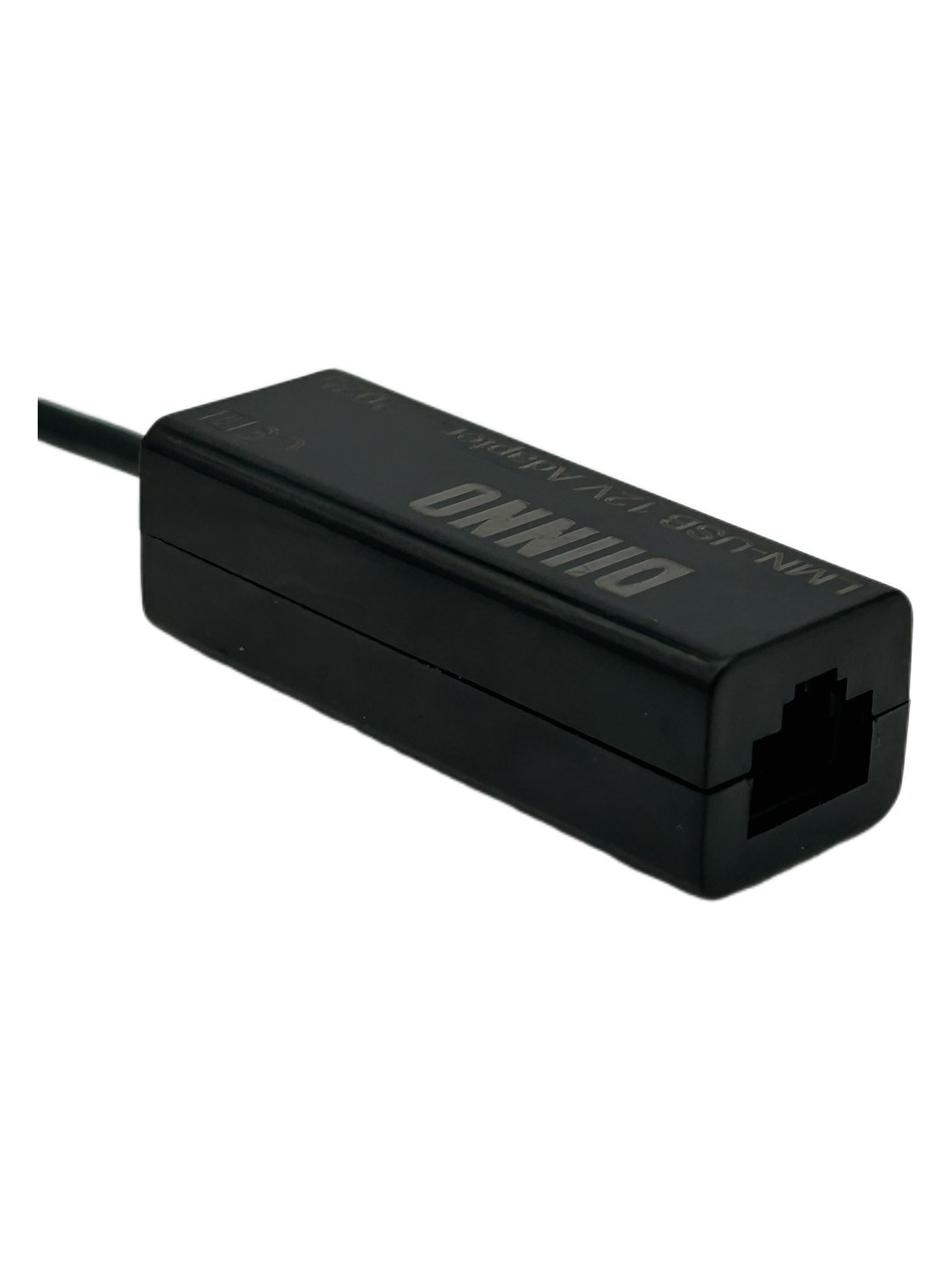

LMN-USB12V Adapter (Crypto-Reset-Tool)
USB-zu-RS485-Adapter mit integrierter 5-V-zu-12-V-Boost-Schaltung
Der DIINNO LMN-USB12V Adapter integriert eine 5-V-zu-12-V-Boost-Schaltung, damit ein PC direkt mit dem LMN-Bus bzw. dem Basiszähler kommunizieren kann – ohne zusätzliche 12-V-Spannungsversorgung.
Mit FT232- und RS485-Chip unterstützt der Adapter eine Baudrate von bis zu 921,6 kBit/s.
Zusammen mit der DIINNO Toolbox App wird der Adapter zur mobilen Feldlösung: Über Type-C am Smartphone stellt er die LMN-Kabelverbindung zum Zähler her – Auslesen, Prüfen und Pairing direkt vor Ort.
Als Crypto-Reset-Tool führen Adapter und DIINNO Toolbox den SML-Crypto-Reset im 120-Sekunden-Verfahren durch und unterstützen ebenso den Crypto-Reset nach SYM6 und SYM7 – ohne zusätzliche Werkzeuge direkt am Zähler.
Angebot anfordernInverkehrbringer: DIINNO GmbH, Brunsbütteler Damm 93, 13581 Berlin
Verkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Konfigurieren Sie Ihre Anfrage – Angaben auswählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Ausführungen im Vergleich
Den LMN-USB12V gibt es einzeln, als Set mit dem passenden Zubehör für den Feldeinsatz sowie – in Vorbereitung – als galvanisch getrennte Variante mit Bluetooth.
| Merkmal | LMN-USB12V Einzelgerät | LMN-USB12V Set Feldeinsatz-Set | LMN-USB12V-IB in Vorbereitung – galvanisch getrennt |
|---|---|---|---|
| Lieferumfang | Adapter mit Anschlusskabel | Adapter + Type-C-Adapter + LMN-BS3 (Bus-Splitter) + LMN-BKF030 (LMN-Buskabel) | Adapter mit Anschlusskabel |
| Galvanische Trennung | – | – | Versorgung und Signal vollständig getrennt |
| Bluetooth | – | – | zusätzlich zur USB-Verbindung |
| 5-V-zu-12-V-Boost | ja | ja | ja |
| Baudrate | bis 921,6 kBit/s | bis 921,6 kBit/s | bis 921,6 kBit/s |
| Verfügbarkeit | verfügbar | verfügbar | in Vorbereitung |
Der LMN-USB12V-IB befindet sich in Vorbereitung – sprechen Sie uns für Verfügbarkeit und technische Details gern an.
Technische Merkmale
Eigenschaften
- Integrierte 5-V-zu-12-V-Boost-Schaltung
- Keine zusätzliche 12-V-Spannungsversorgung erforderlich
- Direkte Kommunikation zwischen PC und LMN-Bus bzw. Basiszähler
- FT232- und RS485-Chip
- Baudrate bis 921,6 kBit/s
- RJ12-Buchse, Belegung gemäß BZ-Lastenheft
- Robustes ABS-Gehäuse für −40 °C bis +80 °C, CE-zertifiziert
- Verbindungsadapter für die DIINNO Toolbox App (mobile Feldlösung am Smartphone)
Technische Daten
- Zertifikat
- CE
- PC-Anschluss
- USB-Type-A (5 V)
- LMN-Anschluss
- RJ12-Buchse, Belegung gemäß BZ-Lastenheft
- Baudrate
- bis 921,6 kBit/s
- Ausgangsspannung
- 12 V
- Gehäusefarbe
- Schwarz
- Material
- ABS
- Temperatur
- −40 °C bis +80 °C
- Abmessung
- 59 × 21 × 19 mm
- Kabellänge
- 70 cm
Unterlagen
Datenblatt zu diesem Produkt stellen wir derzeit auf Anfrage bereit.
- Datenblatt LMN-USB12V auf Anfrage erhältlich auf Anfrage
Software
Der Adapter arbeitet mit der DIINNO Toolbox App zusammen: Auslesen, Pairing sowie der SML-Crypto-Reset (120-Sekunden-Verfahren) und der Crypto-Reset nach SYM6/SYM7 laufen darüber direkt am Zähler.
- DIINNO Toolbox App (Android) Herunterladen
QR-Code scannen und DIINNO Toolbox installieren
Ausschreibungstext
Kurztext zur Übernahme in Leistungsverzeichnisse.
USB-zu-RS485-Adapter zur direkten Kommunikation zwischen PC und LMN-Bus bzw. Basiszähler. Der Adapter integriert eine 5-V-zu-12-V-Boost-Schaltung, sodass keine zusätzliche 12-V-Spannungsversorgung erforderlich ist. Ausgestattet mit FT232- und RS485-Chip unterstützt der Adapter eine Baudrate von bis zu 921,6 kBit/s. PC-Anschluss über USB-Type-A (5 V), LMN-Anschluss über RJ12-Buchse mit Belegung gemäß BZ-Lastenheft. Robustes ABS-Gehäuse in Schwarz für einen Temperaturbereich von −40 °C bis +80 °C, Abmessung 59 × 21 × 19 mm, Kabellänge 70 cm. CE-zertifiziert. Fabrikat: DIINNO GmbH oder gleichwertig.
