Optischer Kommunikationskopf OKK-485
LMN-Kommunikationsadapter für Basiszähler-eHZ mit RS485-Schnittstelle
Die neue Generation des OKK-485 ist ein von DIINNO entwickelter LMN-Kommunikationsadapter für Basiszähler-eHZ. Sowohl Design als auch Leistung wurden erheblich verbessert.
Er stellt die optische LMN-Schnittstelle (RS485) für Zähler ohne integrierte leitungsgebundene LMN-Anbindung bereit.
Angebot anfordernInverkehrbringer: DIINNO GmbH, Brunsbütteler Damm 93, 13581 Berlin
Verkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Konfigurieren Sie Ihre Anfrage – Angaben auswählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Technische Merkmale
Eigenschaften
- Großdimensionierte LED-Komponenten verbessern die optische Kommunikationsleistung
- Neues, abgerundetes Gehäusedesign verhindert Kratzer während der Installation
- Steckverbindungen für Leiterplatte und Kabel für eine stabile Verbindung
- Weiches, flexibles Kabelmaterial erleichtert die Installation

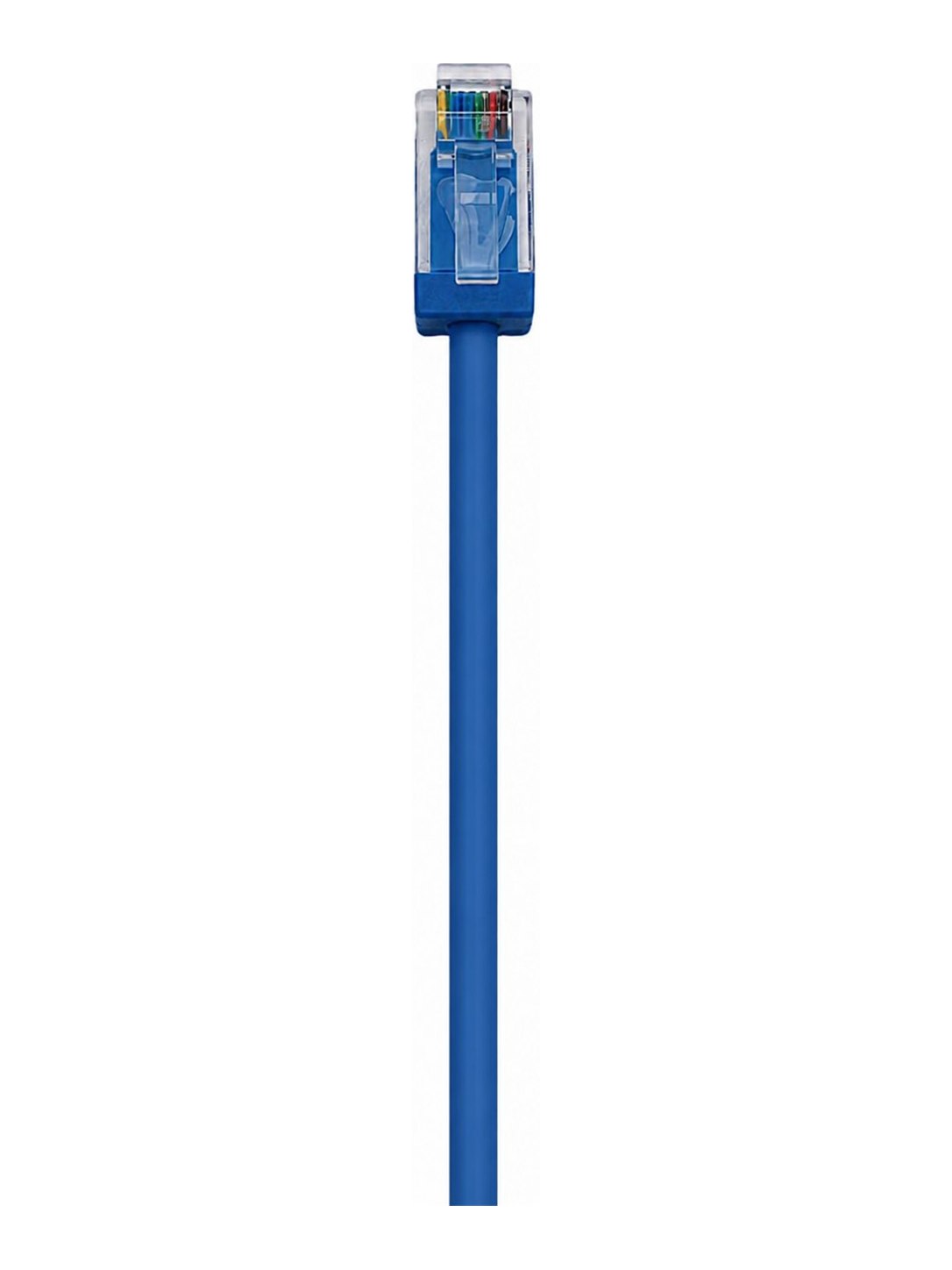

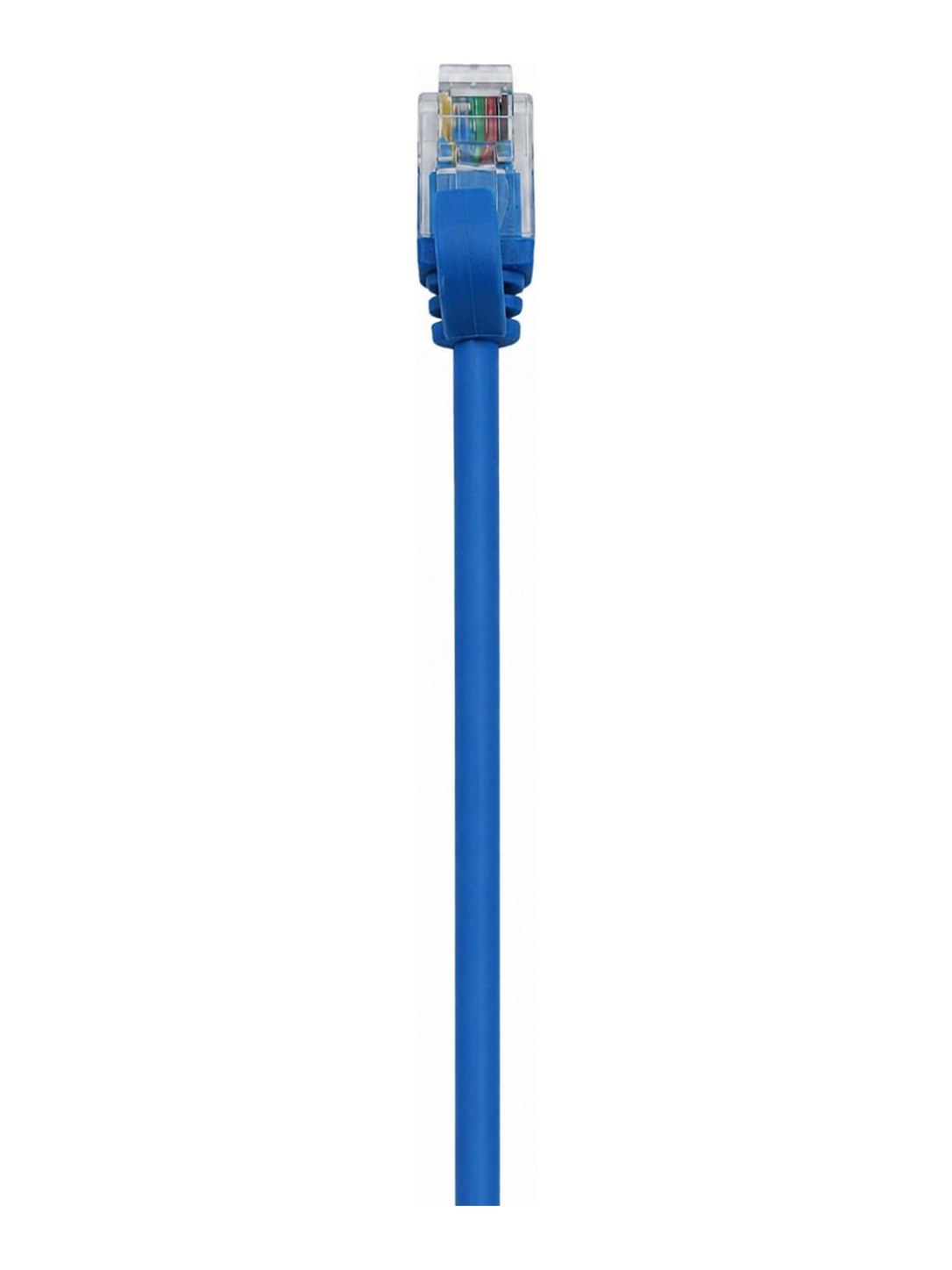

- RJ12-Stecker mit zusätzlicher Schutzummantelung gegen Kabelverwicklungen
Technische Daten
- Betriebsspannung
- +12 V (+5 V bis +13,2 V)
- Stromaufnahme
- 10 mA DC, 30 mA Peak bei +12 V DC
- Leistungsaufnahme
- typ. 120 mW, max. 360 mW
- Schnittstelle
- RS485
- Anschluss
- RJ12 6P6C Modularstecker (mit Hülse)
- Übertragungsrate
- elektrisch und optisch, 921,6 kBit/s oder 9600 Baud
- Wellenlänge
- 850 nm
- Übertragungsart
- Halbduplex
- Isolationsfestigkeit
- 4 kV AC, 50 Hz, 1 min (Ader zu Außenmantel)
- Temperaturbereich
- −25 °C bis +70 °C (Betrieb)
- Schutzart
- IP51
- Abmessung (Kopf)
- 13,3 × 47,5 × 12,6 mm
- Kabellängen
- 50 / 100 cm (beliebig)
- Haltbarkeit
- 750 Steckzyklen
Unterlagen
- Datenblatt OKK-485 Öffnen
Ausschreibungstext
Kurztext zur Übernahme in Leistungsverzeichnisse.
Optischer Kommunikationskopf OKK-485: LMN-Kommunikationsadapter für Basiszähler-eHZ mit RS485-Schnittstelle und RJ12-Modularstecker (6P6C, mit Hülse). Betriebsspannung +12 V (+5 V bis +13,2 V), Stromaufnahme 10 mA DC, Übertragungsrate elektrisch und optisch 921,6 kBit/s oder 9600 Baud bei 850 nm Wellenlänge im Halbduplex-Betrieb. Isolationsfestigkeit 4 kV AC, Temperaturbereich −25 °C bis +70 °C, Schutzart IP51, Haltbarkeit 750 Steckzyklen. Großdimensionierte LED-Komponenten für verbesserte optische Kommunikationsleistung, abgerundetes Gehäusedesign und weiches, flexibles Kabel in 50/100 cm. Fabrikat: DIINNO GmbH oder gleichwertig.
