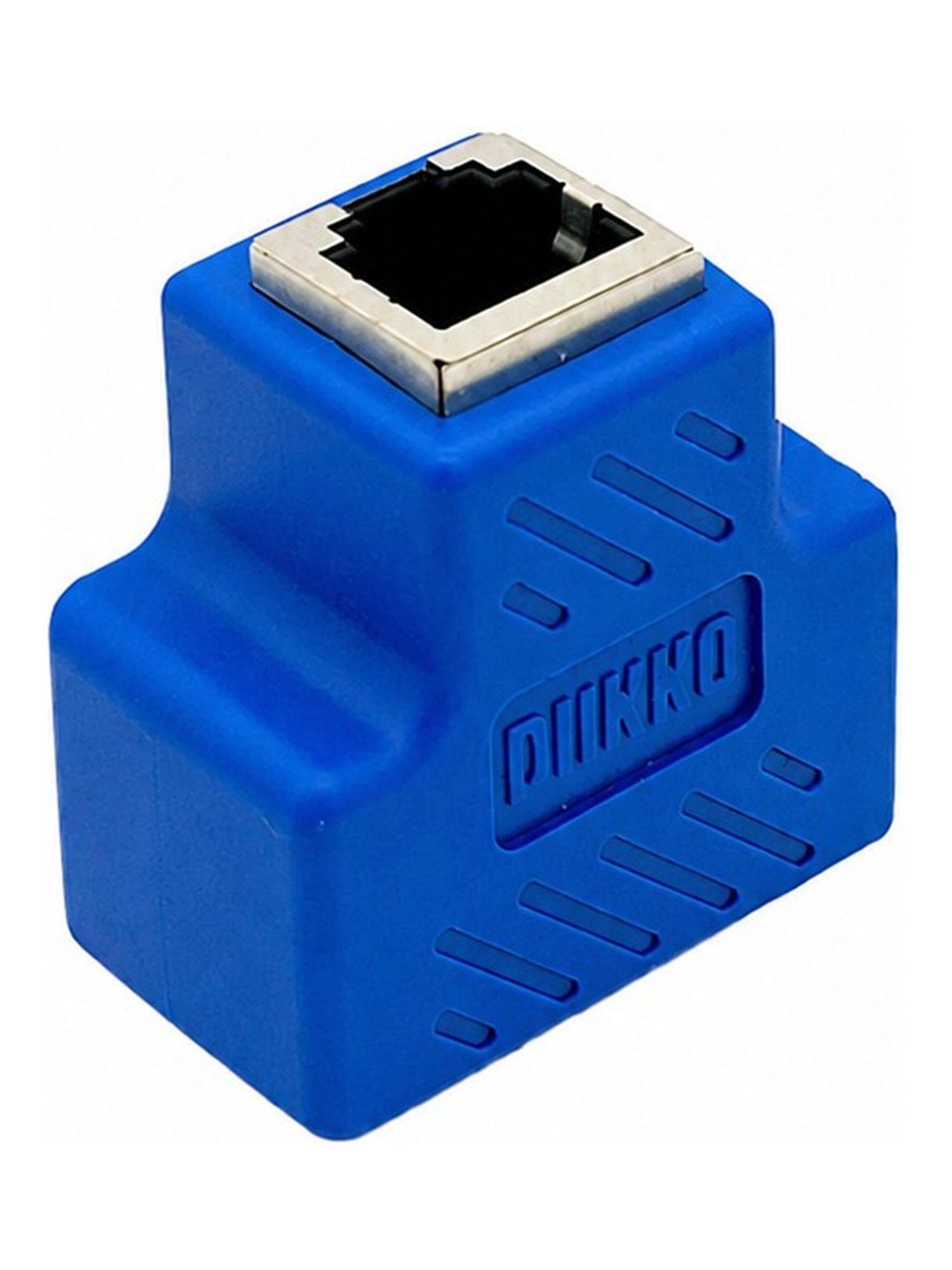

LMN-Bus-Splitter LMN-BS3
Passiver Y-Adapter mit 3 × RJ12 – verteilt den LMN-Bus 1:1 auf mehrere Teilnehmer
Der LMN-BS3 ist ein robuster Bus-Splitter, der speziell für die Erweiterung des LMN-Busses oder die Verbindung mit EHZ-OKK entwickelt wurde.
Er optimiert die Signalverteilung und verbessert die Netzwerkstabilität im LMN-Bus.
Angebot anfordernInverkehrbringer: DIINNO GmbH, Brunsbütteler Damm 93, 13581 Berlin
Verkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Konfigurieren Sie Ihre Anfrage – Angaben auswählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Technische Merkmale
Eigenschaften
- Robuste, kompakte Bauweise für einfache Handhabung und platzsparende Installation
- Optimiert Vernetzung und Signalverteilung im LMN-Bus
- STP-geschirmt für zuverlässige Signalübertragung
- Hochwertige Materialien für langlebige, zuverlässige Nutzung
- Gefertigt mit eigenen DIINNO-Werkzeugen für eine schnelle, kosteneffiziente Produktion
Technische Daten
- Anschluss

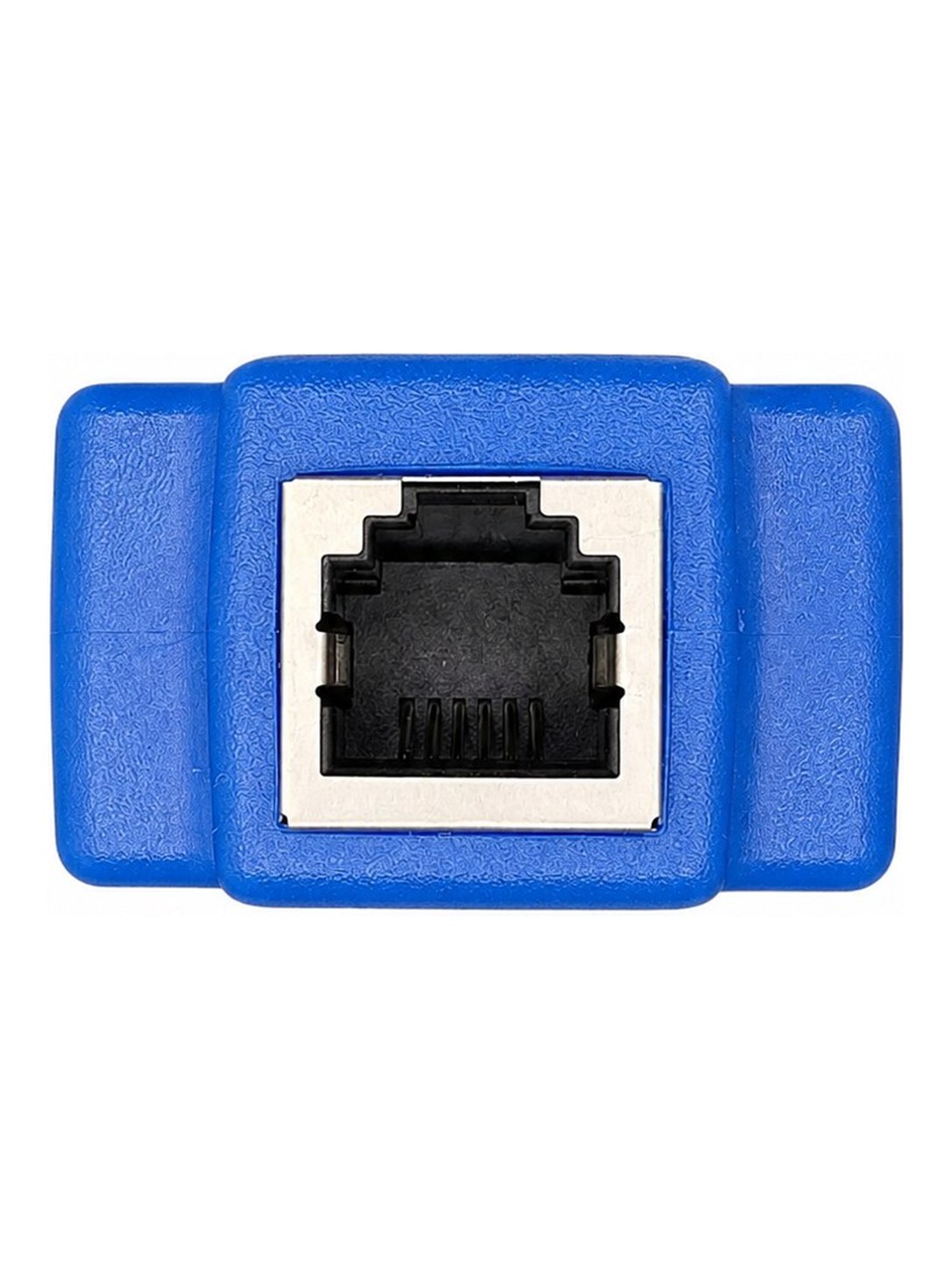

- 3× RJ12 (6P6C) Buchsen
- Bauform
- Y-Adapter, 1:1-Pinbelegung (6-polig)
- Schirmung
- STP geschirmt
- Kontaktpins
- vergoldet
- Verteilerlänge
- 39 mm
- Farbe
- Blau
- Gehäusematerial
- PC (Polycarbonat)
- Brandschutzklasse
- UL94 V-0
- Kontaktbelastbarkeit
- > 1 A, 40 V
- Isolationsspannung
- > 6 kV
- Temperatur
- −20 °C bis +70 °C
- Abmessungen
- 39 × 34 × 19 mm
- Haltbarkeit
- 750 Steckzyklen

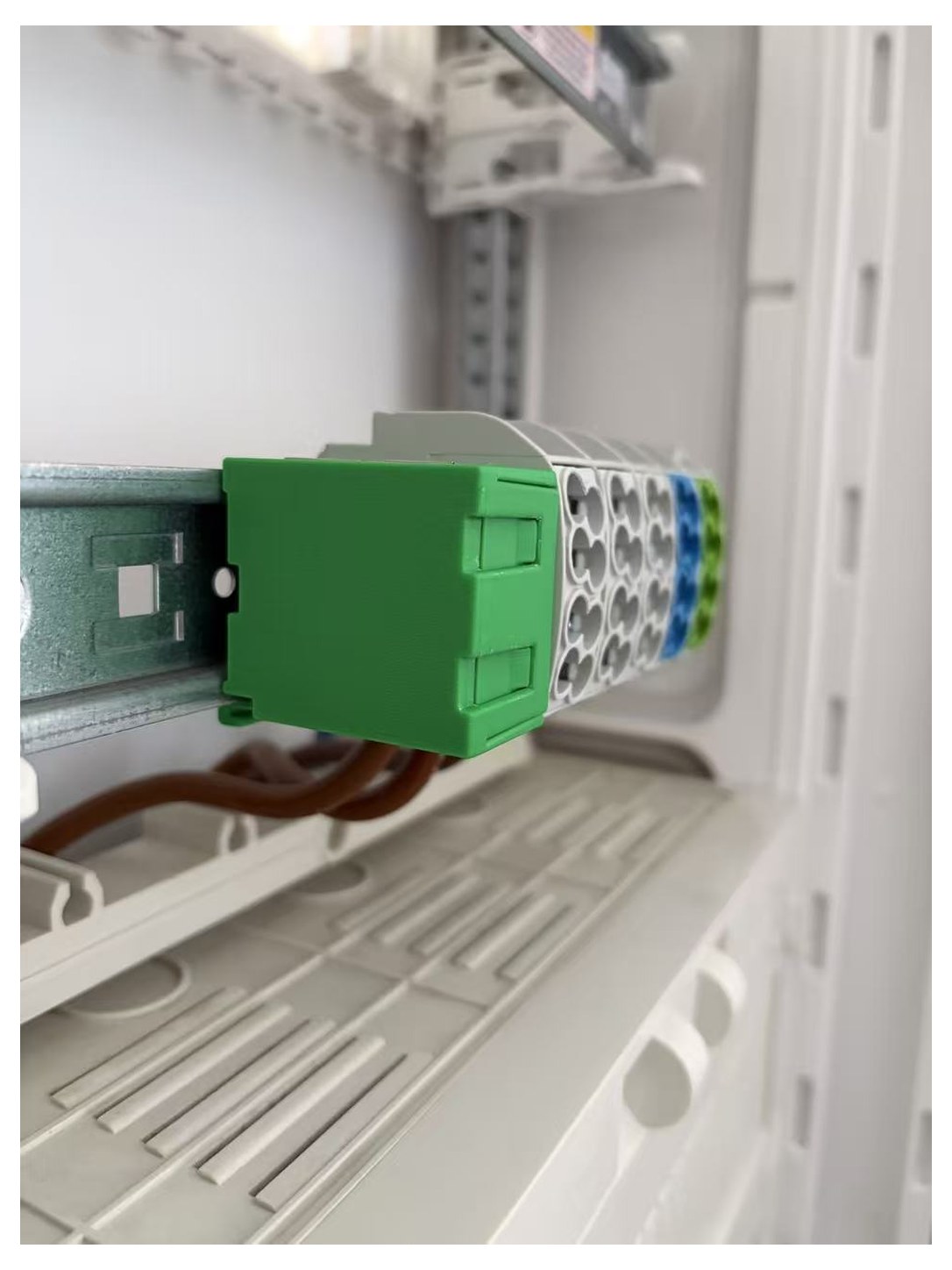

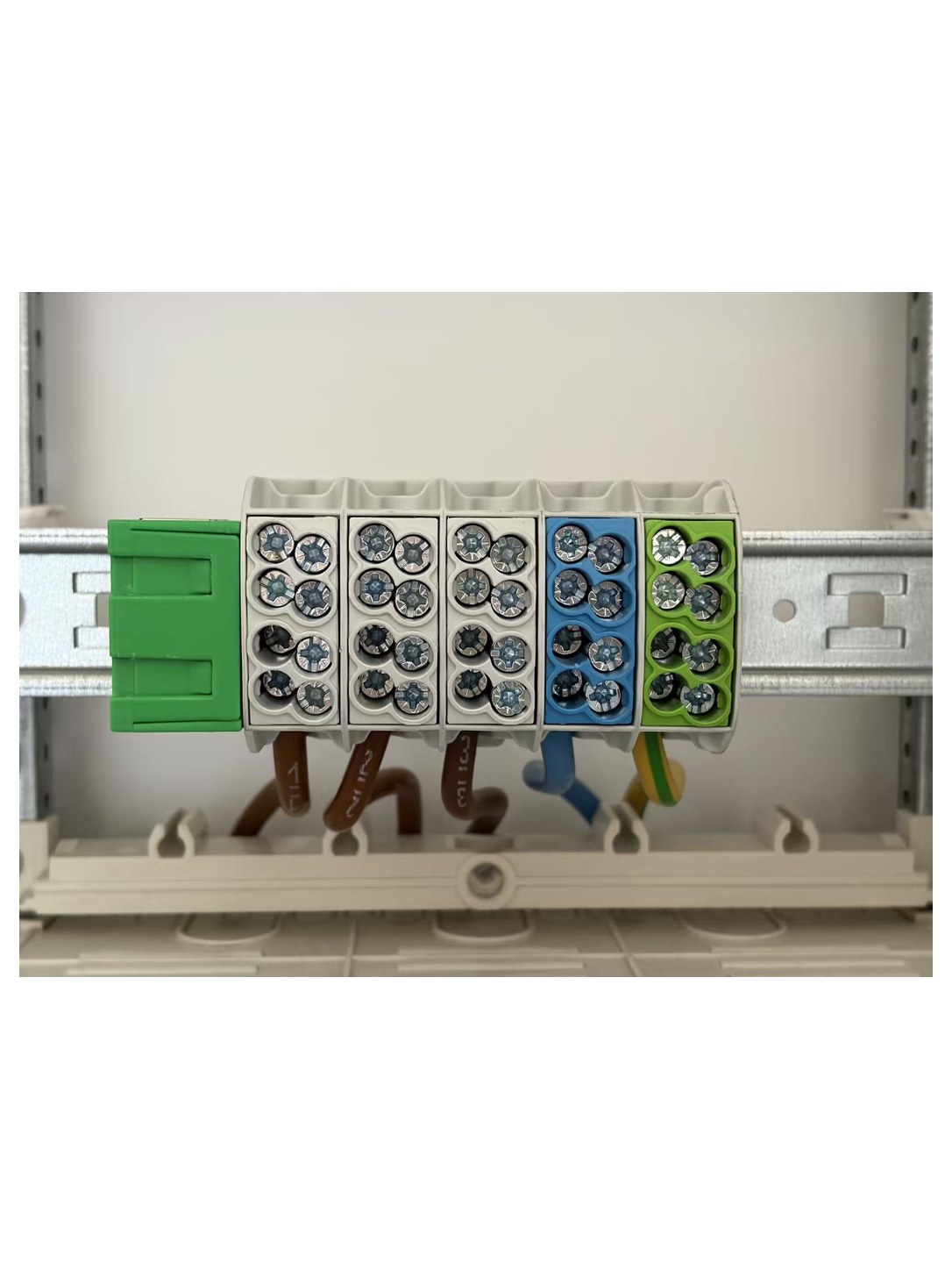

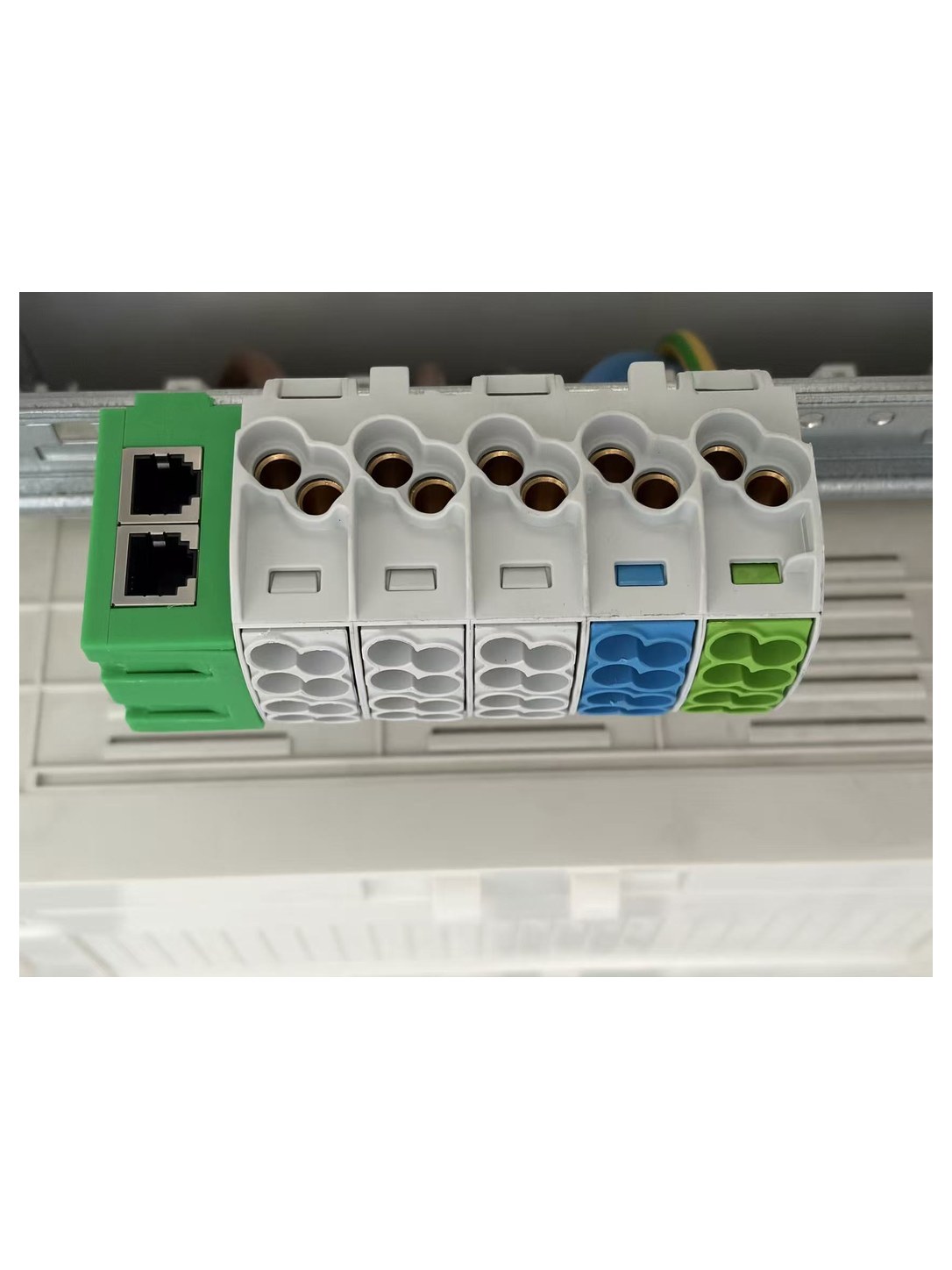

Hutschienenmontage (BS3-H)
Mit der Halterung BS3-H lässt sich der LMN-BS3 fest auf einer 35-mm-Tragschiene montieren – statt frei am Kabelbaum zu hängen. Die zweiteilige Kunststoff-Halterung rastet werkzeuglos auf die Schiene auf; der Bus-Splitter wird eingesetzt und kann jederzeit entnommen werden. Die Halterung enthält keine elektrischen Bauteile und verändert die Eigenschaften des LMN-BS3 nicht.
Eigenschaften
- Speziell für den LMN-BS3 entwickelte Halterung – werkzeuglose Aufrastung auf 35-mm-Tragschiene
- Der Bus-Splitter hängt nicht mehr frei am Kabelbaum, sondern sitzt fest im Schrank – bündig neben Reihenklemmen und SMGw
- Zweiteilige Bauweise: der LMN-BS3 lässt sich entnehmen und tauschen, ohne die Verdrahtung zu lösen
- Feste, eindeutig zuordenbare Einbaulage – schnellere Wartung und Abnahme
- Halterung BS3-H auf Anfrage auf Anfrage
Unterlagen
- Datenblatt LMN-BS3 Öffnen
Ausschreibungstext
Kurztext zur Übernahme in Leistungsverzeichnisse.
Passiver Bus-Splitter (Y-Adapter) zur Erweiterung des LMN-Busses bzw. zur Verbindung von eHZ-/OKK-Komponenten. Anschluss über drei RJ12-Buchsen (6P6C) mit 6-poliger 1:1-Pinbelegung, alle Anschlüsse parallel durchverbunden, STP geschirmt. Kontaktpins vergoldet, Verteilerlänge 39 mm, Abmessungen ca. 39 × 34 × 19 mm. Gehäuse aus Polycarbonat (PC) in Blau, Brandschutzklasse UL94 V-0. Kontaktbelastbarkeit > 1 A bei 40 V, Isolationsspannung > 6 kV. Betriebstemperatur −20 °C bis +70 °C, Haltbarkeit 750 Steckzyklen. Vollständig passiv, ohne Spannungsversorgung. Fabrikat: DIINNO GmbH oder gleichwertig.
