LMN-PowerEye
12-V-LMN-Prüf-, Mess- und Lastsystem

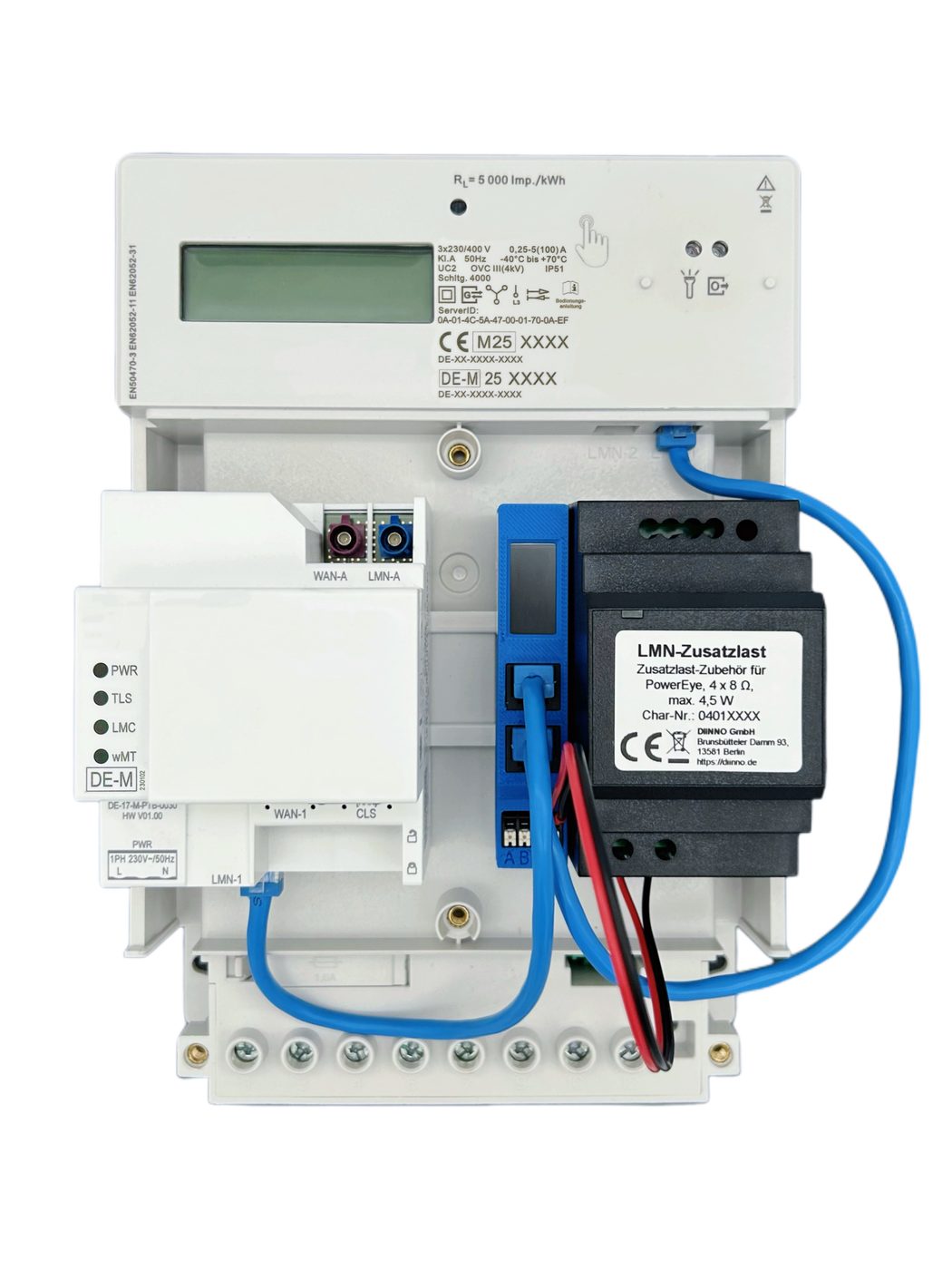

LMN-PowerEye dient zur Prüfung des LMN-Verhaltens von Smart Meter Gateways unter definierten Lastbedingungen. Das System erfasst Spannung, Strom und Leistung auf der SMGw- und Zählerseite und stellt eine softwaregesteuerte Zusatzlast bereit.
Das System ist für Labor-, Integrations- und Feldtests im 12-V-LMN-Umfeld vorgesehen. Es ist keine universelle elektronische Hochleistungslast und nicht für eichpflichtige Abrechnungen bestimmt.
Die Lieferung erfolgt als Komplettsystem: Steuer-/Messmodul mit Display, Zusatzlastmodul, LMN-Kabel, Anschlussadern und RS-485-Leitungssatz. Die Steuerung erfolgt über eine PC-Software via RS-485 (Modbus RTU).
Angebot anfordernVerkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Konfigurieren Sie Ihre Anfrage – Angaben auswählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Ausführungen im Vergleich
Alle Ausführungen nutzen dasselbe Steuer-/Messmodul. Unterschiede sind das Zusatzlastmodul und der mitgelieferte PC-Adapter.
| Merkmal | LMN-PowerEye-S ohne Lastmodul | LMN-PowerEye-L mit Lastmodul | LMN-PowerEye-X mit Lastmodul und PC-Adapter |
|---|---|---|---|
| Steuer-/Messmodul | 1 × | 1 × | 1 × |
| Zusatzlastmodul inkl. Anschlussadern L+ / L− | – | 1 × | 1 × |
| LMN-USB12V inkl. RS-485-Leitungssatz | – | – | 1 × |
| LMN-Kabel | 2 × | 2 × | 2 × |
| Einsatzschwerpunkt | Messen der LMN-Busparameter | zusätzlich Prüfen unter definierter Last | zusätzlich direkter Anschluss an den PC |
Lieferumfang gemäß Packliste PL-LMN-POWEREYE-DE (Stand 07/2026); dort ist je Position vermerkt, zu welcher Ausführung sie gehört.
Technische Merkmale
Eigenschaften
- Messwertanzeige von Spannung, Strom und Leistung auf SMGw- und Zählerseite
- Softwaregesteuerte Zusatzlast, 1–4 W einstellbar; Dauerbetrieb bis 3,5 W empfohlen
- Zyklische Erfassung und Steuerung über PC-Software (RS-485, Modbus RTU)

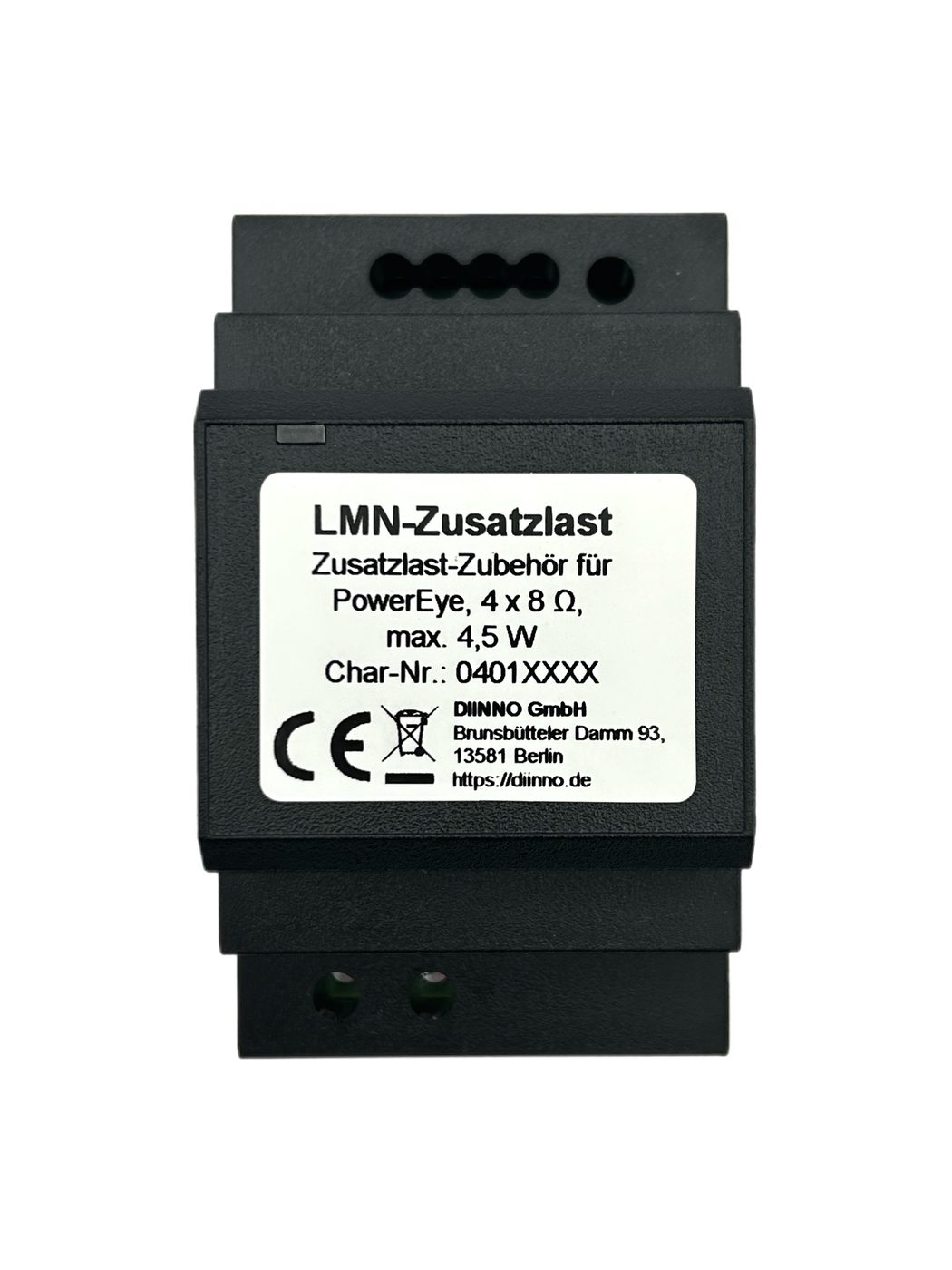

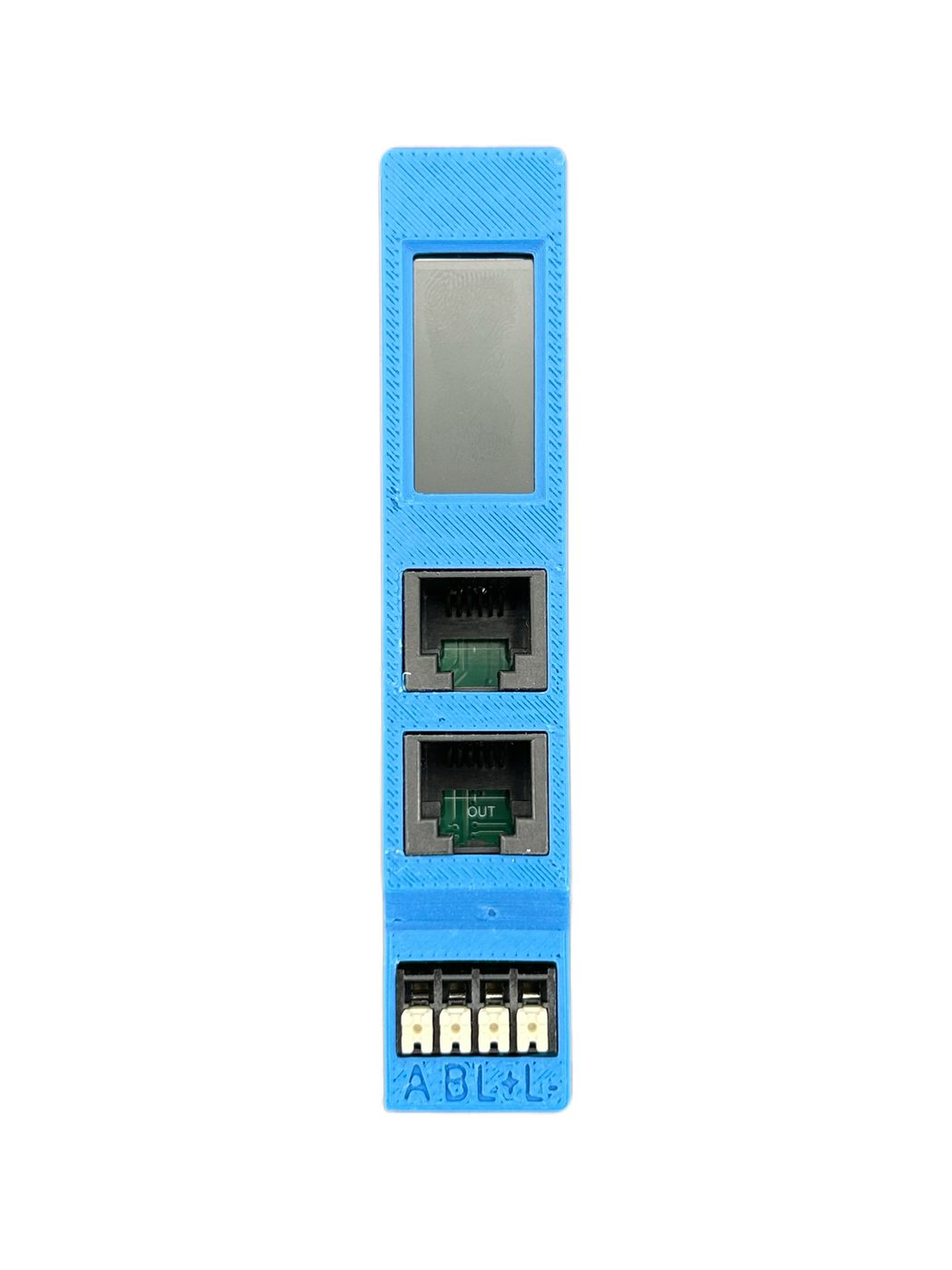

- Hutschienenmontage: kompaktes Steuer-/Messmodul und separates Zusatzlastmodul
- Komplettsystem inkl. LMN-Kabel, Anschlussadern und RS-485-Leitungssatz
Technische Daten
- Produkttyp
- 12-V-LMN-Prüf-, Mess- und Lastsystem
- Nennsystemspannung
- 12 V DC
- Einstellbare Zusatzlast
- 1–4 W (über Software)
- Empfohlener Dauerbetrieb
- bis 3,5 W
- Kurzzeitige Messung
- bis 4 W
- Schutz des Lastzweigs
- 500 mA
- LMN-/RJ12-Zweig
- max. 500 mA / 6 W bei 12 V
- Max. Eingangsleistung (beide Zweige)
- ca. 10 W
- LMN-Schnittstellen
- 2 × RJ12 (Gateway/SMGw und Smart Meter)
- PC-/Bus-Schnittstelle
- RS-485, Modbus RTU
- Geräteadresse
- 1–254
- Standard-Baudrate
- 115200 bit/s
- Steuer-/Messmodul (B × H × T)
- ca. 27 × 95 × 18 mm
- Lastmodul (B × H × T)
- 52,5 × 90 × 54,5 mm
- Montage
- Hutschiene
- Lieferform
- Komplettsystem
- Kennzeichnung
- CE; nicht für eichpflichtige Abrechnung
Unterlagen
Alle Unterlagen öffnen sich direkt im Browser und können bei Bedarf gespeichert werden.
Software
Steuer- und Messsoftware für Windows (Bedienung über RS-485 / Modbus RTU). Ohne die LMN-PowerEye-Hardware hat die Software keinen Nutzen; der Download ist frei verfügbar.
- DIINNO PowerEye Host v1.0.6 (Windows) Herunterladen
Ausschreibungstext
Kurztext zur Übernahme in Leistungsverzeichnisse.
LMN-PowerEye – 12-V-LMN-Prüf-, Mess- und Lastsystem zur Prüfung des LMN-Verhaltens von Smart Meter Gateways unter definierten Lastbedingungen. Erfassung von Spannung, Strom und Leistung auf SMGw- und Zählerseite. Softwaregesteuerte Zusatzlast 1–4 W (Dauerbetrieb bis 3,5 W empfohlen). Zwei LMN-Schnittstellen (2 × RJ12) für Gateway/SMGw und Smart Meter. Steuerung und zyklische Messwerterfassung über PC-Software via RS-485 (Modbus RTU), Geräteadresse 1–254, Baudrate 115200 bit/s. Ausführung für Hutschienenmontage aus Steuer-/Messmodul mit Display (ca. 27 × 95 × 18 mm) und separatem Zusatzlastmodul (52,5 × 90 × 54,5 mm). Lieferung als Komplettsystem inkl. LMN-Kabel, Anschlussadern und RS-485-Leitungssatz. Kennzeichnung CE; nicht für eichpflichtige Abrechnung. Fabrikat: DIINNO GmbH oder gleichwertig.
